Проектиране на лъчисто (таванно, стенно) панелно отоплителни/охладителни системи
| Продукт | InstalSystem 5 |
| Вид статия | СОФТУЕРНИ ПРИЛОЖЕНИЯ |
| Актуално съдържание за версия | IS 5.0 Beta 33 |
ОБХВАТ НА УРОК
Тази статия представя начина на проектиране на лъчисти системи със сглобяеми таванни и стенни панели за отопление или охлаждане.
МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ
- Пакет InstalSystem 5 съдържа модула:
- Панелни системи
НАЧАЛНО СЪСТОЯНИЕ
Проектът включва конструкция на сградата (етажи, помещения) заедно с етажно разпределение. Стойностите на проектния топлинен товар на помещенията са определени за отопление и охлаждане.
СТЪПКИ НА ИЗПЪЛНЕНИЕ
ЗАРЕЖДАНЕ НА КАТАЛОЗИ И ЗАДАВАНЕ НА СТАНДАРТНИ ДАННИ ЗА ПРОЕКТА
Прозорец Общи данни
- Раздел Изчислителни раздели (модули) - определете обхвата на дизайна: Отоплителни системи/Охладителни системи.
- Раздел Каталози – натоварване каталози на продукти, необходими в проекта.
- Раздел Термални системи/Източници – проверка на параметри: Използване на източник подразбиране и захранваща температура (θs,О/ θs,Охл. rad).
- Раздел Термални системи/Разпределителна система/Виртуални връзки на лъчисти системи - избери Позволи системи без колектори.
- Раздел Термални системи/Разпределителна система/Тръби и изолации - типове и данни по подразбиране – добавяне на тръба по подразбиране и вид на изолация, проверка на оставащи данни.
- Раздел Управление на етажи – проверява и добавя основни параметри:
- Етажна височина
- Разстояние по подразбиране между под и тръбопроводи за разпределяне на среда в панелна система (ΔHуч.пан.)
- Разстояние по подразбиране между подове и тръби за свързване на панели в серия (ΔHуч.пан.сер.)
- Стандартно разстояние между под и окачване на окачена таванна конструкция, интегрирана с панели (Дебелина на окачен таван)
- Раздел Лъчисти системи/Панели – добавя вида по подразбиране и размери на таванни / стенни панели.
| Project files
|
Initial state, isproj Panel system installation in a public building, isproj |
| Designed with | InstalSystem 5 Rev. Beta 33 |
| Required modules | Основен модул Отоплителни системи Охладителни системи Панелни системи |
| Project range | Radiant heating and cooling |
| Used catalogues |
Basic radiant systems |
| Type of building | commercial building with basement 2-storey |
| Building structure | Base drawing ground floor, dwg Base drawing first floor, dwg |
| Drawings range | Plan view |
| Prepared by |  www.instalsoft.com |
| Legal disclaimer | The whole file or parts of the project may be copied |
| Calculation results | Full printout, xls Full printout, pdf Wyniki obliczeń dla ogrzewania i chłodzenia płaszczyznowego, pdf Bill of materials, pdf Installation parameters, pdf |
| Drawing results | Basement, dwg Ground floor, dwg Basement, pdf Ground floor, pdf |
В случай на панели, свързани в серия, граничните стойности на температурната разлика се отнасят за охлаждането на един панел, но това е средна стойност (в режим на отопление първият панел ще има най-голямата делта и последната ще имат най-ниската, но средната стойност от тези стойности ще бъде в рамките на зададения диапазон).
За повече информация, моля вижте: Общи данни
Редактиране на системата - таванни и стенни панели
Вмъкване и графично редактиране на таванни панели
- Изберете обхват за редактиране Лъчисти тавани.
- Поставете панел с помощта на икона Тавенен панел в лентата на група Лъчисто.
- Настройте хоризонтална ориентация и размера на панела.
- Поставете следващите панели и регулирайте тяхното разположение с предварително поставени панели, като използвате режими АВТО иОРТО и функция Копирай/постави.
- Оптимизирайте относителните положения на точките на свързване за серийни връзки между панелите, като използвате комбинация от следните инструменти: Завърти и Обърни хоризонтално, Обърни вертикално.
- 2. Свържете отделните панели последователно с помощта на функцияПрисъедини в серии. След избиране на функцията Присъедини в серии, кликнете с левия бутон върху следващите панели, които ще се свързват и завършете връзката, като кликнете с десен бутон.
Вмъкване и графично редактиране на стенни панели
- Изберете обхват за редактиране Лъчисти подове, стени.

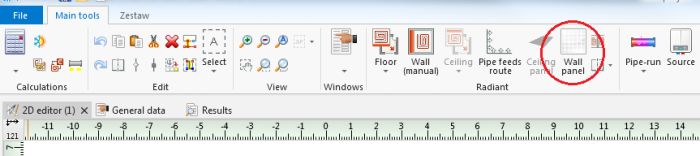

- Поставете панел с помощта на икона Стенен панел в лентата на група Лъчисто.
- 1. Поставете следващите панели и настройте тяхната ориентация по отношение на предишните панели, като използвате режими АВТО и ОРТО и функцията Копирай/Постави.
За повече информация, моля вижте: Основни елементи на среда за графично редактиране - 2. Оптимизирайте относителните положения на точките на свързване за серийни връзки между панелите, като използвате комбинация от следните инструменти: Завърти и Обърни хоризонтално, Обърни вертикално.
- 3. Свържете отделните панели последователно с помощта на функция Присъедини в серии. След избиране на функцията Присъедини в серии,кликнете с левия бутон върху следващите панели, които ще се свързват и завършете връзката, като кликнете с десен бутон.
Редактиране на данни за стенни панели
За топлинни изчисления съгласно БДС EN 1264:

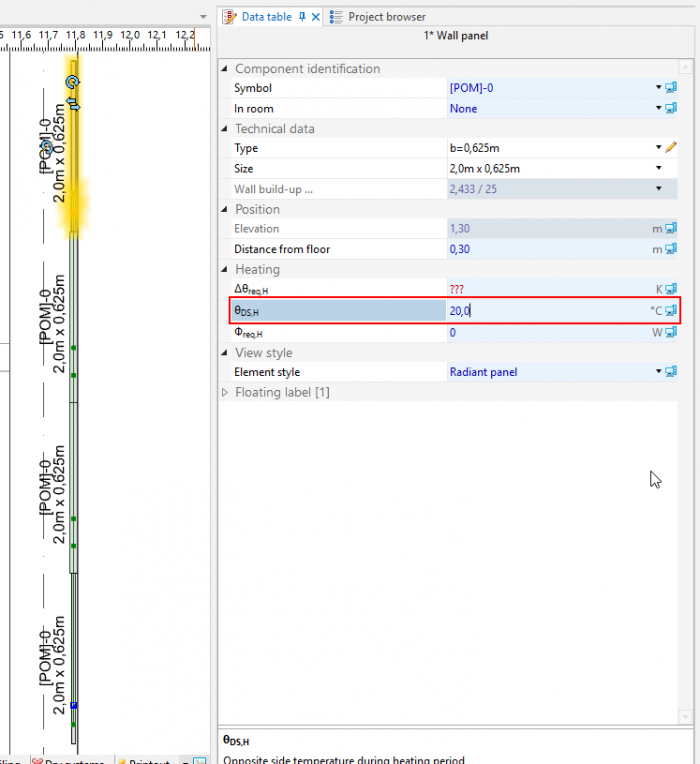

- Проверете температурата от другата страна на преградата, на която е разположен стенния панел.

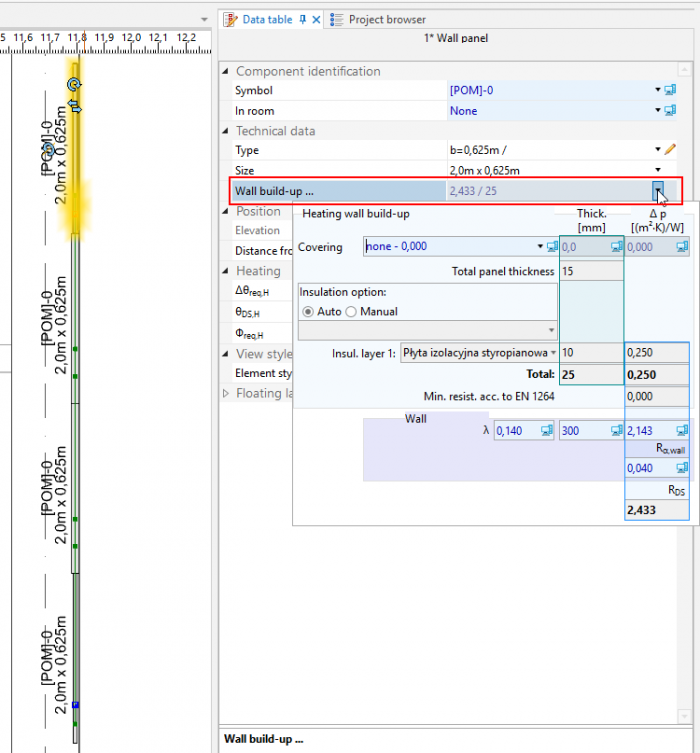

- Проверете дефинициите на прегради, на които е разположен стенния панел.
Предварителни изчисления - диагностика на покритието на топлопотребление в помещение
- Извършете изчисления за обхвата на излъчване / охлаждане чрез избиране на група
icon in the Изчисления. - Проверете покритието на топлопотребление в помещенията в:
- Прозорец Диагностики като прегледате списъка с предупреждения
- Прозорец Резултати в раздели Количество на помещения - отопление/Количество на помещения - охлаждане
- показвания съвет след позицията на курсора в областта на панела
Корекция на данни за регулиране на изчислената мощност до желания изход
- Регулирайте параметри на данните и системата:
- захранваща температурата в общи данни на източника (θs,О/θs,Охл. rad)

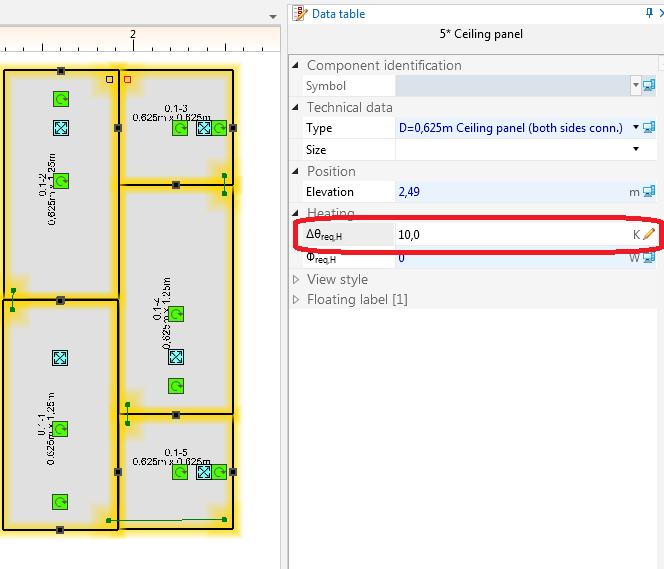

- необходимия температурен пад на флуида в панела / комплект от панели, свързани в серия (Δθнеоб.,О).
- вида, размера и броя на панели в системата.
- Преизчислете проекта - проверете ефекта от промените, направени върху постигнатата топлинна мощност.
Редактиране на системата - добавяне на чертежи с водна разпределителна система
- Когато резултатите от покритието на топлопотребление са задоволителни, поставете останалите елементи на системата (източник, тръбопроводи, фасонни части) и ги свържете към панелната система.
За повече информация, моля вижте: Редакция на инсталация
Завършване на изчисления включващо балансиране на системата и количествена сметка
- Извършете изчисления за обхвата на отопление / охлаждане чрез избиране на група icon in the Изчисления.
- По-специално проверете резултатите от диагностиката и изчисленията:
- Необходими параметри на източника - прозорец Резултати – раздел Резултати от отопление/Общи резултати от отопление (също така за охлаждащата функция)
- Балансиране на водно количество в системата – прозорец Резултати – раздел Кръгове/Отоплителни/охлаждащи кръгове
- Количествена сметка - прозорец Резултати – раздел Количествена сметка на материали - отопление / охлаждане
За повече информация, моля вижте: Изчисления и диагностики
Визуално удостоверяване коректността на системното подреждане в 3D изглед

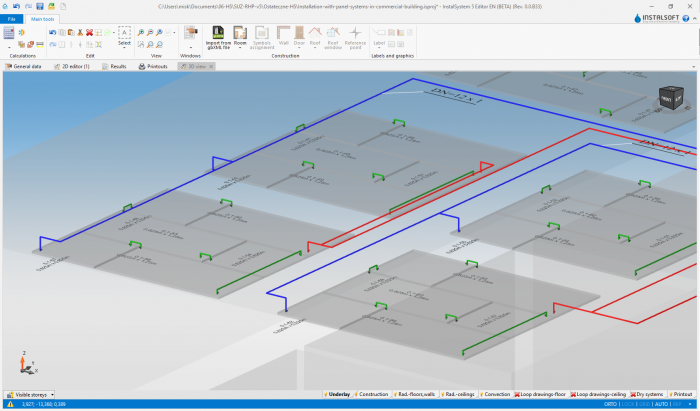

- Отворете прозореца 3D изглед и проверете системното подреждане, да се променят елементите и местата на свързващите точки, ако е необходимо. След като направите корекции, преизчислете проекта.
За повече информация, моля вижте: Проверка на верността на конструкция на инсталация
Изготвяне на чертежи за износ / печат
- Проверете стиловете на чертежа на панела в 2D и 3D изгледа и детайлите на информацията, показана в етикета. Конфигурацията може да бъде достъпна в прозореца Общи данни.
- Вмъкнете и конфигурирайте етикетите на други системни елементи (източник, тръби, фасонни части).
За повече информация, моля вижте: Изготвяне на чертежи за износ / печат
