Охладителна лъчиста инсталация и панелни системи в многофункционална сграда
| Продукт | InstalSystem 5 |
| Вид статия | ПРИМЕРНИ ПРОЕКТИ |
| Актуално съдържание за версия | 2021-12-21 |
Описание на проекта
Проектът илюстрира пример как да се проектира инсталация за лъчисто охлаждане и конвективна инсталация в смесен тип сграда.

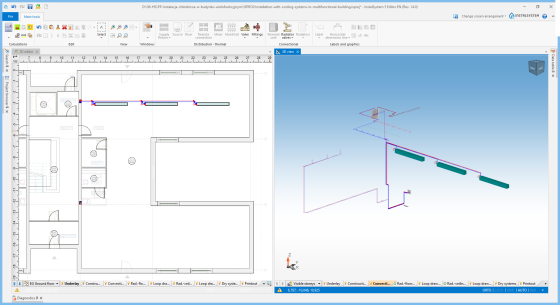

Източникът, който е общ за всички елементи, дава температура 9°C. Той директно захранва терминалния модул с наложен спад на налягането, симулиращ пасивни охладени лъчи.
Захранва охлаждащи стени в залата чрез смесител с температура 18°C.

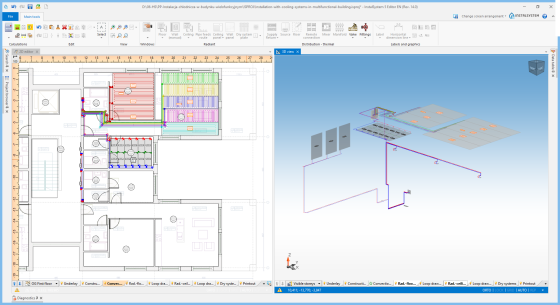

В същото време носителя се доставя до колектор със смесителен комплект, който захранва с температура 18°C:
- таванни панели в серийно-паралелна система (система Tichelmann с обща връзка към колектор),
- стенен панел, паралелно свързан в система Tichemann,
- охлаждащ таван паралелно свързан в система Tichemann,
- охлаждащ таван с класически захранвания се генерира автоматично.
Файлове за изтегляне и информация за проекта
| Project files
|
Installation with cooling systems in multifunctional building, isproj |
| Designed with | InstalSystem 5 Rev. GOLD 14.0 |
| Required modules | Основен модул Лъчисти системи Отоплителни системи Охладителни системи |
| Project range | Radiant cooling and panel cooling systems |
| Used catalogues |
Basic radiant systems |
| Type of building | multifunctional building with basement 4-storey |
| Building structure | Base drawing basement, dwg Base drawing ground floor, dwg Base drawing first floor, dwg Base drawing first floor, dwg |
| Drawings range | Plan view |
| Prepared by |  www.instalsoft.com |
| Legal disclaimer | The whole file or parts of the project may be copied |
| Calculation results | Full printout, xls Full printout, pdf General cooling results, pdf Bill components, pdf Installation parameter, pdf |
| Drawing results | Basement, dwg Ground floor, dwg First floor, dwg Attic floor, dwg Basement, pdf Ground floor, pdf First floor, pdf Attic floor, pdf |
