Подово отопление с ограничител на възвратна температура

Продукт	InstalSystem 5
Вид статия	ФУНКЦИОНАЛНОСТИ
Актуално съдържание за версия	2022-06-07

Описание

Design of a heating system, where heating floors are supplied directly from a high-parameter network may be prepared with InstalSystem 5 using the Подова отоплителна/охладителна зона component of the type:

• С ограничител на връщаща температура
• С ограничител на връщаща температура захранван от връщаща страна на отоплително тяло.

The Подова отоплителна/охладителна зона types named above are not divided automatically and consist of only one Отоплително-охлаждаща повърхност, that is one loop.

Местоположение в програмата

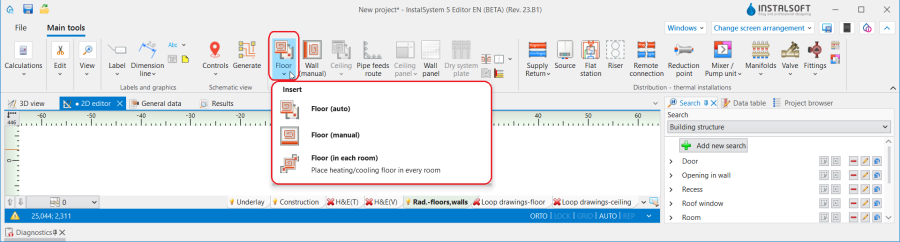

• Под icons are available in the 2D Editor window on the Главни ленти с инструменти bar, section Лъчисто with the Лъчисти подове, стени editing scope enabled.




  1. Отоплителна/Охладителна зона.

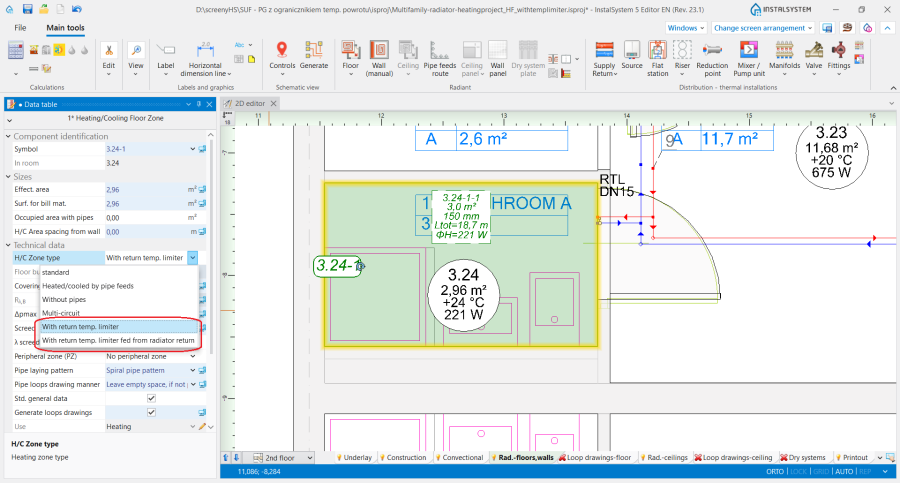

• The type of the used Отоплителна/Охладителна зона component can be selected in the Таблица с данни window, Тип на ОЗ field.




  2. Отоплителна/Охладителна зона: С ограничител на връщаща температура and С ограничител на връщаща температура захранван от връщаща страна на отоплително тяло.




Example of use

Editing and setting the parameters

Inserting a component and selecting the functional type

• За повече информация, моля вижте: Inserting Подова отоплителна/охладителна зона.
• За повече информация, моля вижте: Functional change.

Operating parameters

• За повече информация, моля вижте: Changing operating parameters.

Structural parameters

• За повече информация, моля вижте: Changing structural parameters.

Peripheral zones

• За повече информация, моля вижте: Defining a peripheral zone.

Calculations

• For the Подова отоплителна/охладителна зона С ограничител на връщаща температура and С ограничител на връщаща температура захранван от връщаща страна на отоплително тяло components it is possible to change the determined value of Тръбно монтажно отстояние in the Интерактивни изчисления на лъчисти системи window.
  За повече информация, моля вижте: Interactive calculations of radiant systems.

Heating/cooling floor zone with return temperature limiter

• The Подова отоплителна/охладителна зона С ограничител на връщаща температура component should be connected by means of Участък components to a high-parameter central heating system, supplying the Отоплително тяло components and other Конвекция units, connected to a Генератор на топлина и студ used for Отопление. On the return pipe-run of the Подова отоплителна/охладителна зона a Вентил of the Return temperature limiter type should be installed.



• For the Подова отоплителна/охладителна зона С ограничител на връщаща температура, the enabled option Създай виртуални връзки, когато няма графични връзки in the Виртуални връзки на лъчисти системи tab in the Общи данни window is ignored.

Heating/cooling floor zone with return temperature limiter fed from radiator return

• The Подова отоплителна/охладителна зона С ограничител на връщаща температура захранван от връщаща страна на отоплително тяло component should be connected to a high-parameter central heating network, supplying the Отоплително тяло components and other Конвекция units, connected to a Генератор на топлина и студ used for Отопление in the following way:
  • Захранващ for the Подова отоплителна/охладителна зона - using a Участък of the Серийна връзка type connected to the return line of a Отоплително тяло.
    Attention! Участък of the Серийна връзка type must run outside of the Подова отоплителна/охладителна зона area and must be connected to its edge from the outside. In most systems the Отоплително тяло is positioned directly above the Подова отоплителна/охладителна зона and the simplest connection "from the inside of the room" is not handled by the program as yet.
  • Връщащ - using a Участък of the Връщащ type, by connecting it directly to the return line from the radiators and other convection units. The return pipe-run from the Подова отоплителна/охладителна зона should be provided with a Вентил of the Return temperature limiter type.



• For the Подова отоплителна/охладителна зона С ограничител на връщаща температура захранван от връщаща страна на отоплително тяло' the enabled option Създай виртуални връзки, когато няма графични връзки in the Виртуални връзки на лъчисти системи tab in the Общи данни window is ignored.
