Проектиране на водоснабдителна инсталация

Продукт	InstalSystem 5
Вид статия	Софтуерни приложения
Актуално съдържание за версия	GOLD Rev. 15.3

Обхват на урока

Статията представя как се проектира сградна водоснабдителна инсталация (топла, студена вода и циркулация). Примерът се основава на проект, подготвен за триетажна еднофамилна къща със сутерен.

МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ

• InstalSystem 5 с модул:
  • Питейни-битови водни системи

НАЧАЛНО СЪСТОЯНИЕ

Проектът съдържа пълни данни по подразбиране, конфигурирани във файла с шаблон. Структурата на сградата е разработена на базата на DWG разпределения.

Steps to perform

Opening the project file

1. Open a new project.
   За повече информация, моля вижте: Project and application management
2. Choose the required template file (optional).
   За повече информация, моля вижте: Template files
3. (alternatively): Open an existent file with a building structure. If it has been prepared with a different package configuration, import general data and settings from the template.
   За повече информация, моля вижте: Template files

defining catalogues and general data

Correction of general data is not necessary if we begin work with a template file dedicated to such a scope. Correction is necessary if we begin work with a file that has been elaborated with a configuration without tap water systems module.

SAMPLE PROJECT IN INSTALSYSTEM

Project files How to calculate downloaded file?	Initial state, isproj Hot and cold water supply and hot water circulation installation, isproj
Designed with	InstalSystem 5 Rev. 15.3
Required modules	Основен модул Питейни-битови водни системи
Project range	Water supply installation
Used catalogues	Steel pipes, medium, DIN 2440 PEX (pipes and fittings) acc. to EN ISO 15875 Brass and steel pipe couplings and fittings Standard water taps and whiteware Miscellaneous fittings of any make Standard insulation catalogue Neutral valves catalogue-typical construction
Type of building	residential building with basement 3-storey
Building structure	Base drawing all storeys, dwg
Drawings range	Plan view
Prepared by	www.instalsoft.com
Legal disclaimer	The whole file or parts of the project may be copied
Calculation results	Full printout, pdf Bill components, pdf
Drawing results	all storeys, pdf Basement, pdf Ground floor, pdf Attic floor, pdf

1. Изчислителни раздели (модули) - define project scope: Водоснабдителни системи.
2. Каталози – choose catalogues according to the list in the project table in scope of:
   • pipes and fittings,
   • insulation,
   • tap assemblies and water outlet points,
   • valves and fixtures.
3. Водоснабдителни инсталации:
   • Опции и стандарти на изчисление:
     • Стандарт на изчисление - choose the correct norm indicating method of flow calculation,
   • Източници
     • Вид на сграда по подразбиране
     • Темп. на студена вода по подразб.
     • Темп. на топла вода по подразб.
   • Разпределителна система
     • Видове и данни по подразбиране
       • Типове тръба по подразбиране: Участъци за студена вода
       • Типове тръба по подразбиране: Участъци за топла вода и циркулация
       • Видове вентили и арматури по подразбиране
       • Фасонни части и колектори по подразбиране
     • Опции за оразмеряване на тръба и изолация
   • Прибори и водочерни точки
     • Domyślne przybory sanitarne i domyślne dla nich punkty czerpalne
     • Системни връзки по подразбиране
       • Система от тръбни връзки за други водочерпни точки - according to the applied pipe system

Editing sanitary installation

Perform inserting and graphical edition with АВТО mode on (for chosen layers).

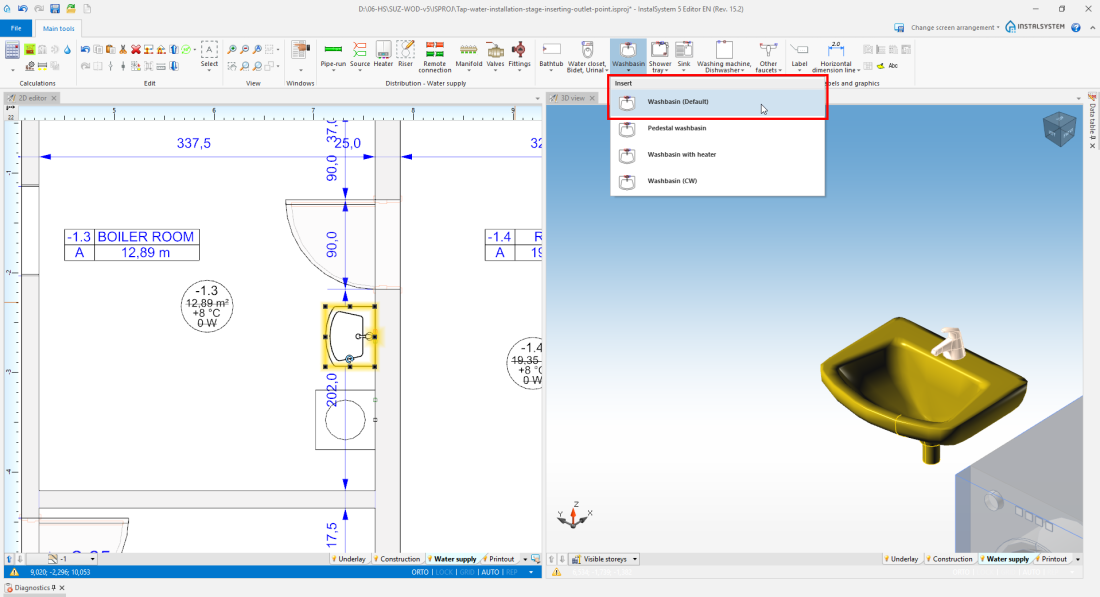

Водочерпни кранове, санитарни прибори, отводнители.

1. Select the Водопроводна мрежа editing scope.
2. Insert fixtures and water taps in proper rooms.



   1. Водочерпни кранове, санитарни прибори, отводнители.

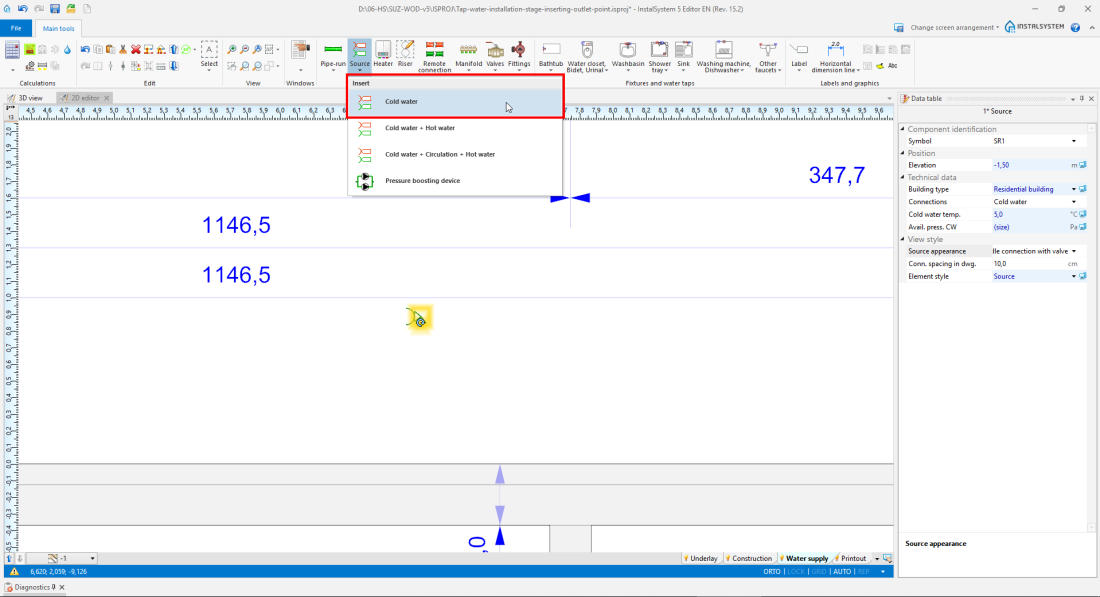

Водоизточник

1. Insert Водоизточник and configure it in scope of:
   • Връзки
   • Графично представяне



     2. Водоизточник

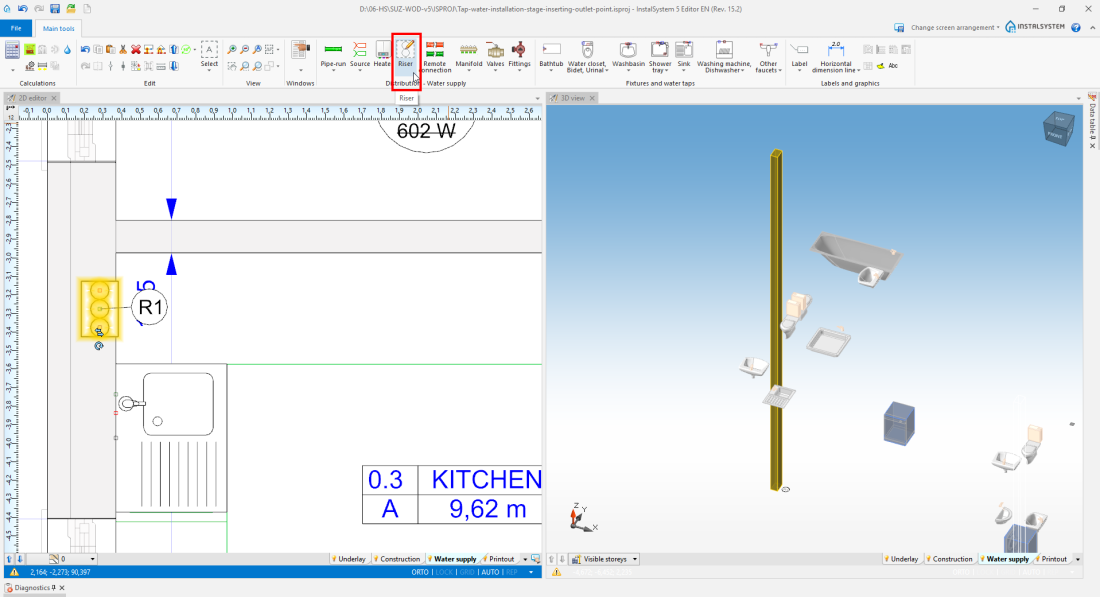

Вертикален клон

1. Insert Вертикален клон and configure it in scope of:
   • Символ
   • Връзки



     3. Вертикален клон

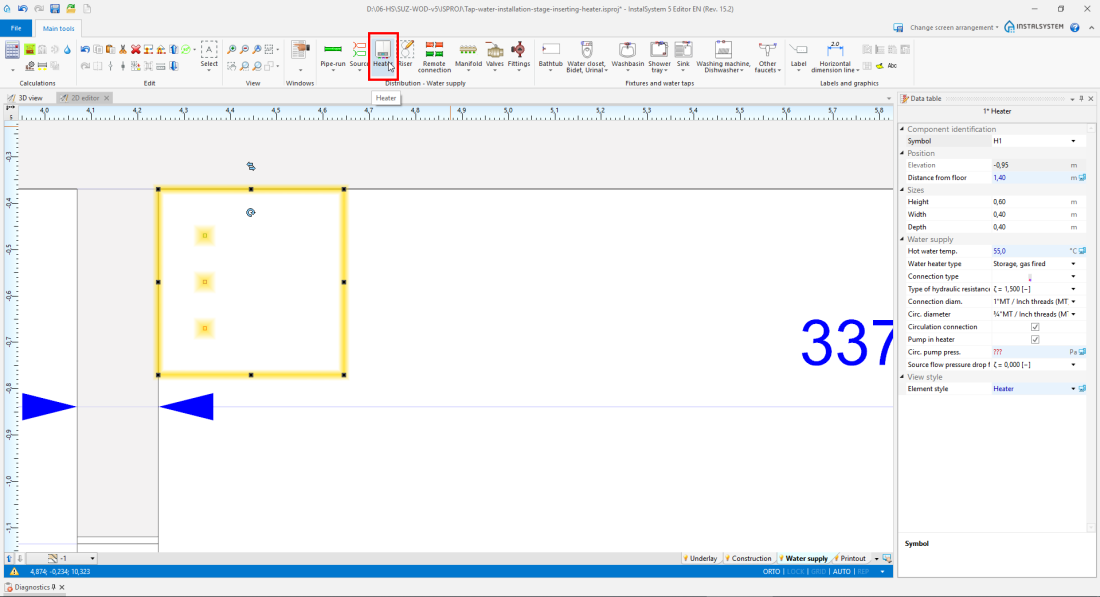

Нагревател

1. Insert Нагревател and configure it in scope of:
   • Символ
   • Вид водонагревател
   • Циркулационна връзка



     4. Нагревател



Installation distribution

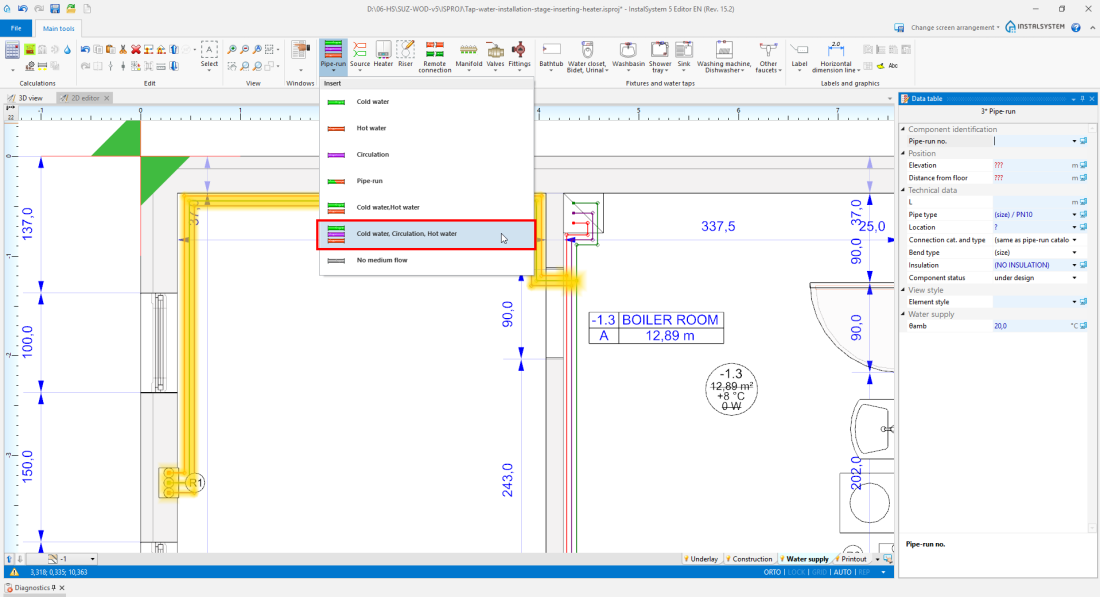

Connect the inserted elements by various pipe feeds with correct spacing between them, using the АВТО and ОРТО working modes.
Circulating piping should be connected hot water pipe feeds at the water outlet points by drawing circulating pipe feeds from the riser peak.

5. Installation distribution

Connect water outlet points with the water distribution installation with the Автоматично присъедини прибори function.

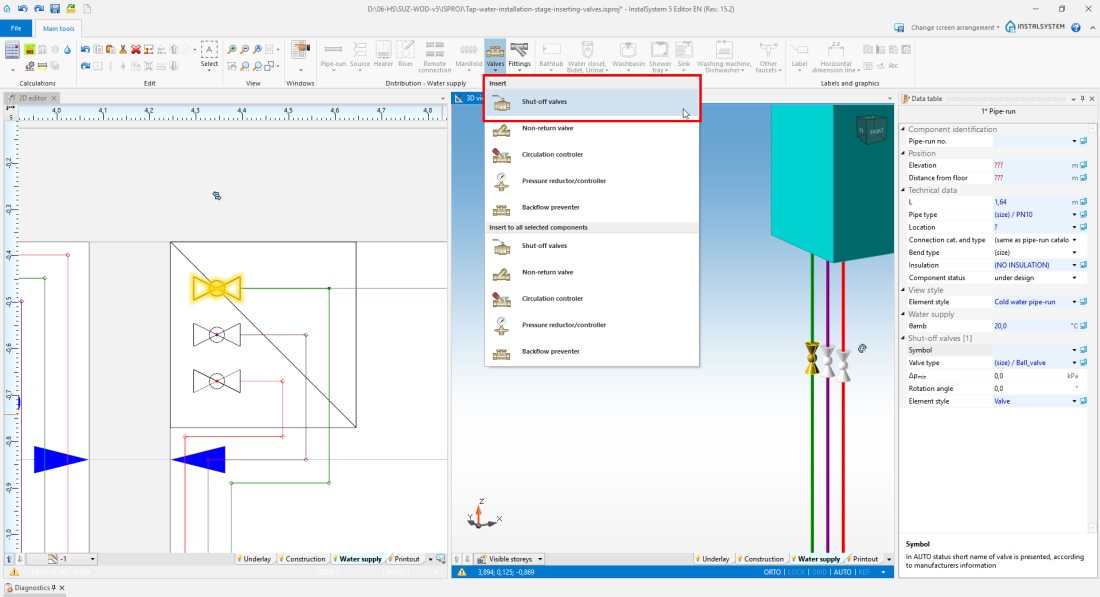

Арматури

1. Insert Невръщащи, спирателни и сферични кранове, Предпазители срещу обратен поток, Регулатор на циркулация, Редуктор/регулатор на налягане.
   Valves may be moved in 3D изглед vertically on vertical sections if needed. In addition, while changing Ъгъл на завъртане in Tabeli danych, it is possible to rotate valves about the pipe feed axis.



   6. Арматури

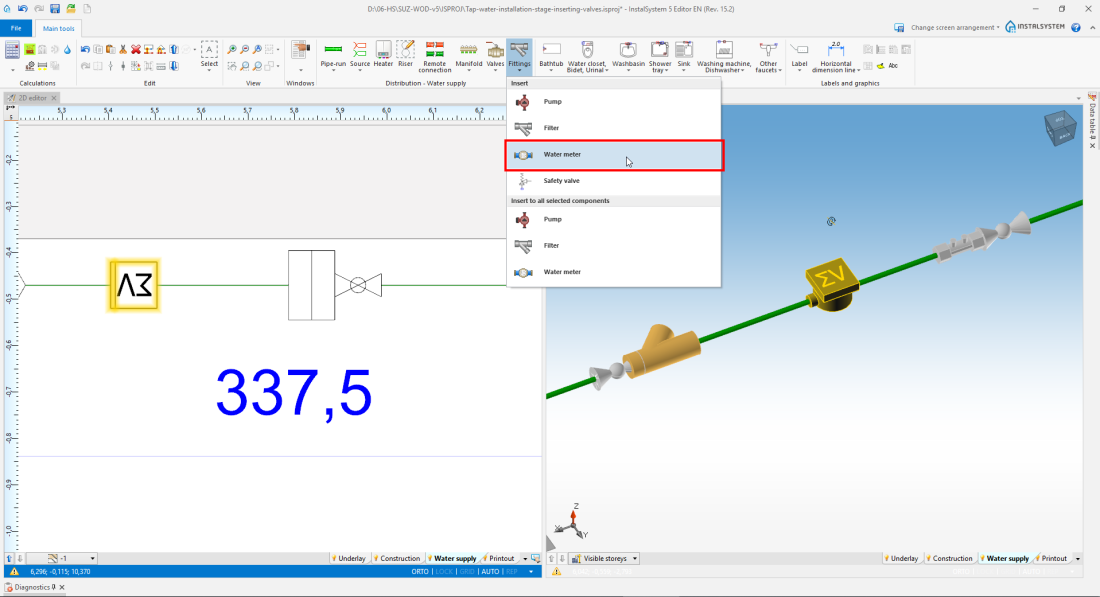

Фитинги

1. Insert Филтри, Водомер.
   Fittings may be moved in 3D изглед vertically on vertical sections, if needed. In addition, while changing Ъгъл на завъртане in Tabeli danych, it is possible to rotate valves about the pipe feed axis.



   7. Фитинги

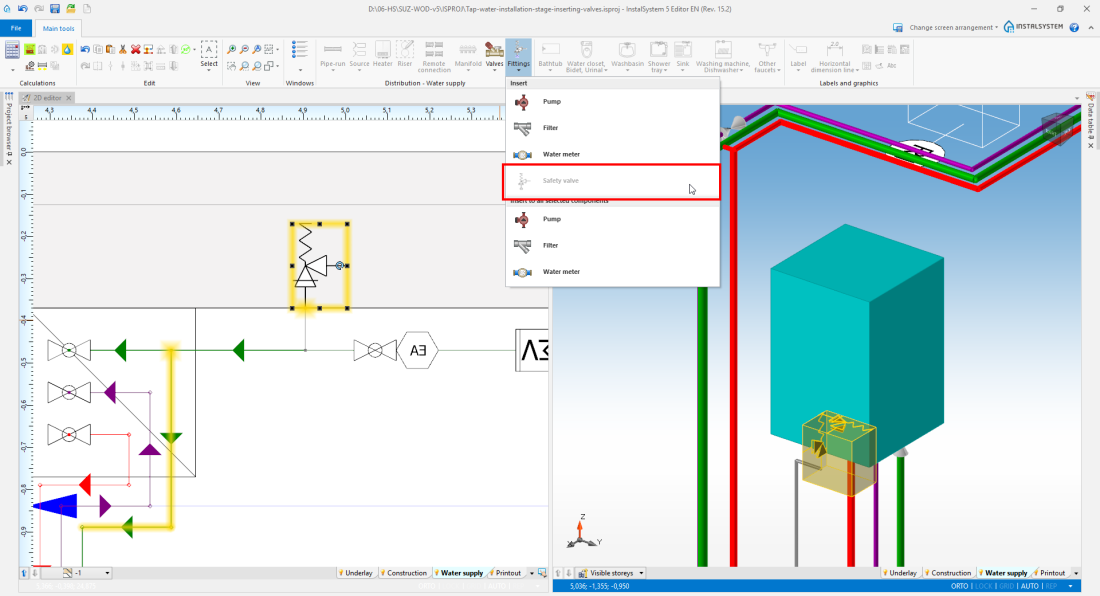

Предпазен клапан

1. Insert Предпазен клапан and connect it with the installation via the Без протичане на носител pipe feed type.



   8. Предпазен клапан

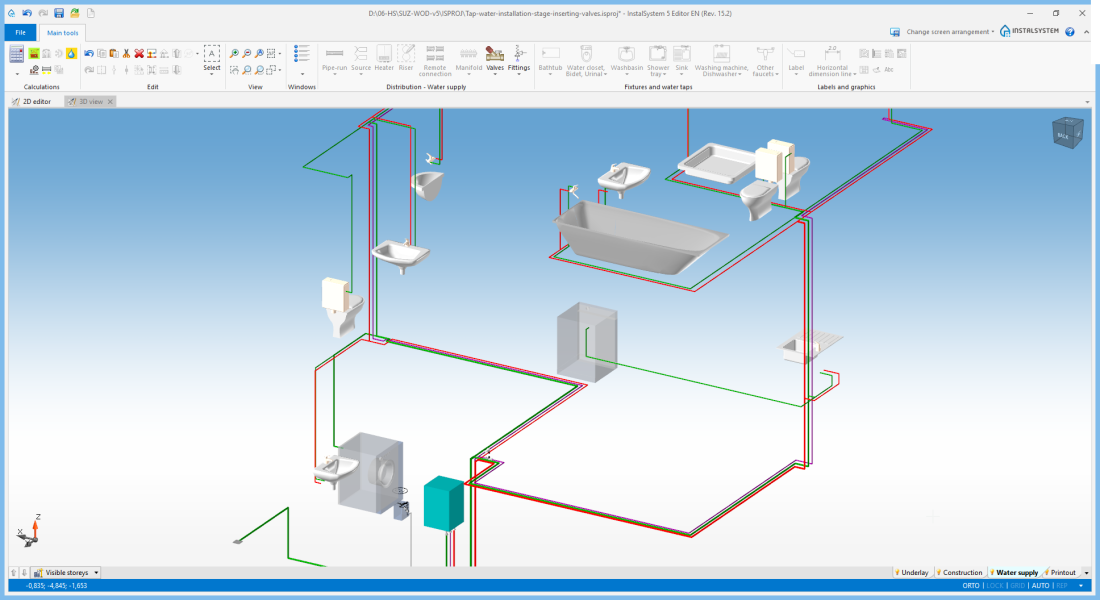

Installation structure correctness verification

1. Verify correctness of the installation structure with the Провери връзки function (shortcut: Shift + F2).
2. Verify correctness of the installation structure and detect collisions with3D изглед.



   9. Installation structure correctness verification


   За повече информация, моля вижте: Verification of the correctness of installation structure

Editing data of installation elements

Водочерпни кранове, санитарни прибори, отводнители.

1. Correct Центрирано от пода, if necessary
2. Correct Вид потребление, if necessary

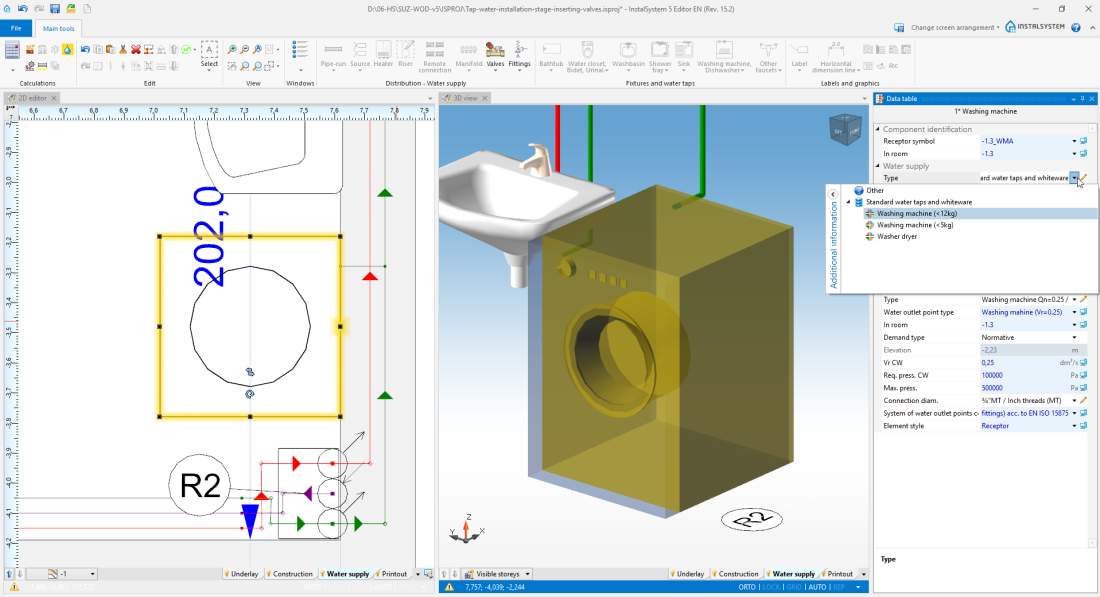

3. Correct / completeСистема от тръбни връзки за други водочерпни точки



   10. Система от тръбни връзки за други водочерпни точки



Водоизточник

1. Correct Кота на източник, if necessary
2. Enter Разп. н-не if pressure in the external water supply system is known.

Нагревател

1. Correct Центрирано от пода if necessary
2. Complete Тип хидравалично съпротивление,
3. Complete Нап. заг. в изт-к циркулация

Calculations and diagnostics

1. Run the Водоснабдителни инсталации calculations by clicking on the icon located in the Изчисления section on the toolbar.

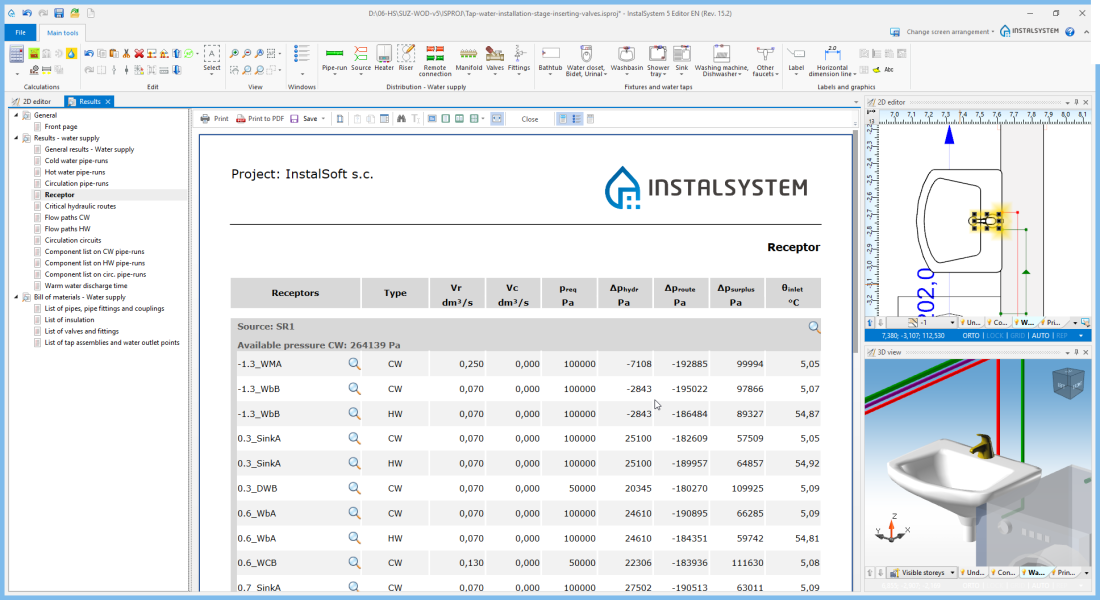

2. Verify calculation results, in particular:
   • selected supply pressure and obtained available pressure at receptors,



     11. Санитарни прибори

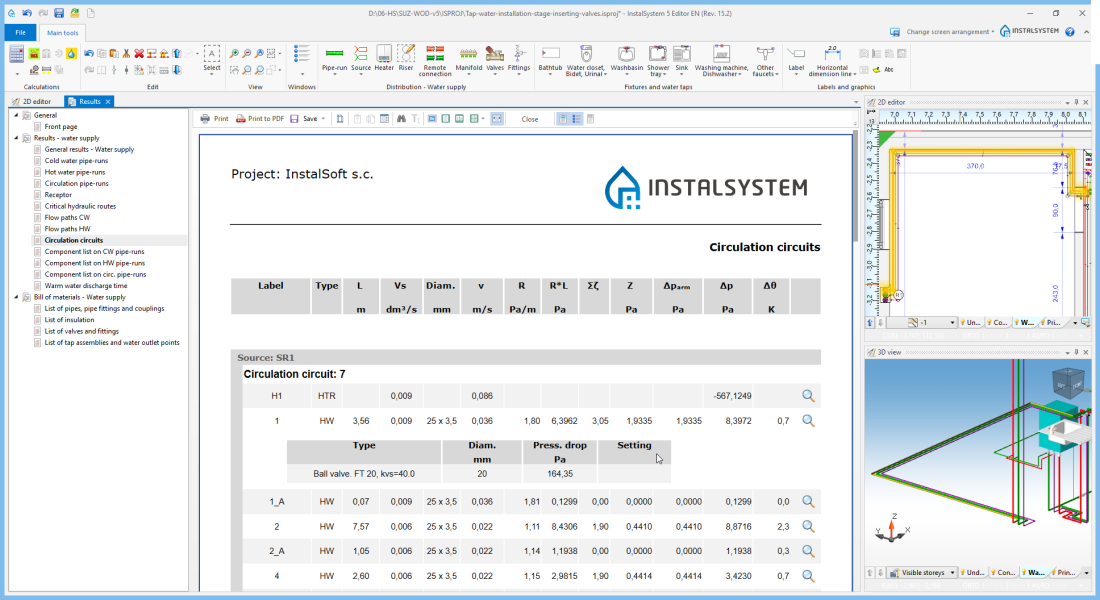

   • calculations of circulation circuits and their balancing,



     12. Циркулационни кръгове


   • calculation of pressure booster circuit and pressure regulator parameters.

За повече информация, моля вижте: Calculations and diagnostics

Preparing drawings for printing/exporting

За повече информация, моля вижте: Preparation of drawings for export/printing
