Проектиране с работен файл от InstalSystem 4

от HelpSystem
Направо към: навигация, търсене
Продукт InstalSystem 5
Вид статия FUNCTION AND TOOL
Актуално съдържание за версия Version BETA 3B.1


Описание

Статията обяснява как да продължите в InstalSystem 5, за да:

  • отворете проектния файл от InstalSystem 4 (формат ISB),
  • решаване на проблеми, възникнали при отварянето на файл.

Местоположение в програмата

Отваряне на проектни файлове InstalSystem 4 в среда InstalSystem 5 може да бъде ефектирано от функция Отвори файл в двете InstalSystem 5 манаджер както и в InstalSystem 5 редактор.

Пример за използване

Отваряне на проект във формат ISB

Програмата винаги отваря ISB проект в последната инсталирана версия на InstalSystem 5.

Обхват на импортираните данни и елементи

  • Обхват на внесените данни и елементи, поддържани от InstalSystem 5.
    • Общи данни - отделните данни се прехвърлят в съответните полета в InstalSystem 5,
    • елементи на сградата: етажи, стени, подове и свързани елементи (прозорец, врата, отваряне в стена), помещения и др.,
    • системни елементи: нагревателни повърхности, колектори, клонове, тръбопроводи, дистанционни връзки, източници, фитинги, купчини, смесители, вентили, радиатори, блокове със специфично съпротивление на потока, разширителни фуги и др.,
    • данни на елементи, преобразувани в съответните данни на елементи в InstalSystem 5,
    • данни на елементи, необходими за топлинни изчисления на сградата, включително:
      • стандарти и опции за изчисление,
      • дефиниции на топлинни прегради (конструкции и прегради),
      • общи данни за сградата и за сградни единици,
      • данни на помещение (параметри на вентилацията, отопление / неотпляеми, проектна температура),
    • описателни елементи и елементи за печат: етикети, таблици и др.
  • Данни и елементи, които не са импортирани InstalSystem 5.
    • работен лист от вида "Разработен изглед",
    • полета с данни на елементи, които не се съдържат в InstalSystem 5,
    • подложки (чертежи за основа), генерирани от Комбинирай сканиран файл,
    • елементи: 3-пътен вентил; 4-пътен вентил; смесител от типа 2 клапана, помпа на миксер,
    • логически прегради (таблични и графични),
    • системните елементи в неподходящи изчислителни обхвати и приложения,
    • елементи, създадени в работен лист от вида Разработен изглед.

Проверка на диагностични съобщения след отваряне на файл

  • Проверка на диагностика при неподдържани обхвати на изчислeния.

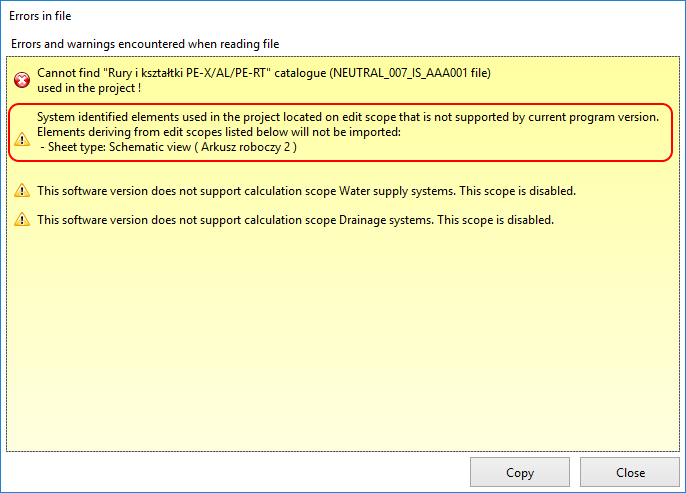

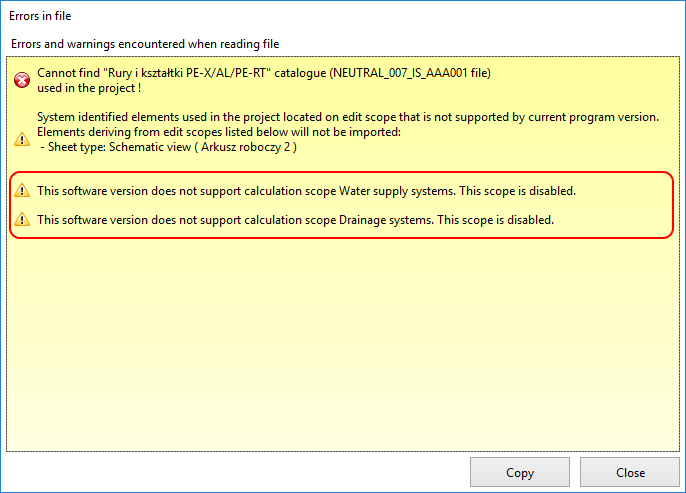

    1. Неподдържани обхвати на изчислeния

  • Проверка на диагностика на липсващи каталози.

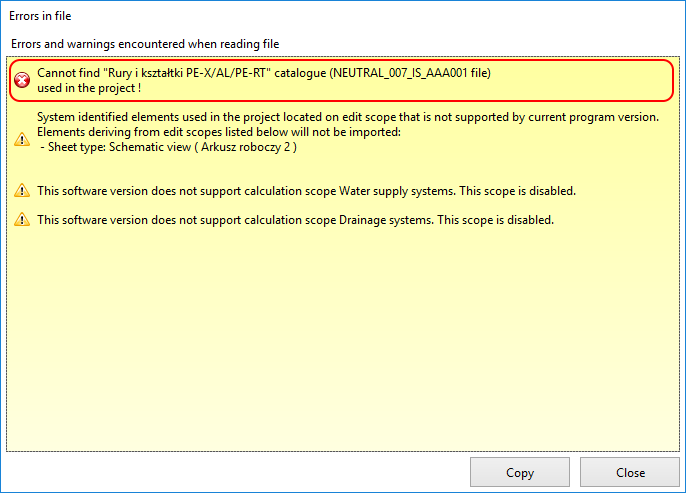

    2. Липсващи каталози

  • Проверка на диагностика на данни и елементи, които не са импортирани.
    3. Данни и елементи, които не са импортирани

  • Проверка на диагностика на внесени неподдържани данни и елементи.
    4. Неподдържани данни и елементи

Проверка на данни и елементи след отваряне на файл

Някои данни имат състояние 4File-pencil.png, че стойността е зададена.

  • Проверка в прозореца Общи данни, в частност:
    • Проектна информация,
    • активирано очаквано Обхват на изчисление,
    • Каталози използвано в проекта,
    • Избрани елементи от Разпределителна система:
      • Видове и данни по подразбиране,
      • Опции за оразмеряване на тръба и изолация.
    • Лъчисти системи:
      • Подови системи.
  • Проверка на конструкцията на сградата.
    • наличие на елементи на сградата: етажи, помещения, стени, хоризонтални прегради, прозорци, врати,
    • параметри на стената (дебелина) и параметри на прозореца / вратата (размерите) по отношение на файла на източника,
    • потвърждение чрез 3D изглед и в Общи данни / Управление на етажи:
      • правилна взаимна ориентация на етажите,
      • правилно показване на свързани елементи (прозорци, врати) и тяхното местоположение, както е в изходния файл,
      • площи, заети от стаите, са идентични с тези в изходния файл,
      • помещения не съвпадат,
      • Многоетажни помещения са според очакванията.
  • Проверка на сервизни системи.
    • отоплителни повърхности - автоматично се преобразуват в Отоплителна/Охладителна зона,
    • колектори - Колекторен вентил се задават към Друг,
    • клонове и тръбни серпентини,
    • смесители - изваждането на смесител от "2-те клапана, помпи на смесителя" създава прекъсвания в системата,
    • единици на зададено съпротивление на потока,
    • Дистанционна връзка - липсата на поддръжка на "Разработения изглед" създава несъответствия в системата,
    • вертикални клонове,
    • източници.
  • Проверка на външния вид на елементи.
    • графичен стил,
    • външен вид и съдържание на етикети.

Проверка на данни след отваряне на файл с данни за изчисляване на топлинния товар на сградата

  • Проверка на конструкция на сградата.
  • Проверка на данни на помещение.
    • потвърждение в H&E съответствие с данни на помещение с изходния файл:
      • Вид,
      • Символ,
      • Метод за изчисляване на Phi,
      • Theta_i,H,
      • Състояние: отопляем/неотопляем,
      • присвояване на Сградна единица,
      • данни в рамка Вентилация за топлинна загуба
  • Проверка на логически прегради.
    • помещения имат логически прегради - проверка в H&E и в Проектен браузър в рамките на обхвата H&E.
  • Проверка на данни на прегради.
    • проверете в Проектен браузър в рамките на обхват H&E съществуване на дефиниции на прегради - охлаждащи прегради InstalSystem 4 със свойства, посочени директно в таблицата на помещенията (без определение), автоматично генерирани в InstalSystem 5 подходящи прегради.

Добавяне на данни и елементи след отваряне на файл

След проверка на диагностичните съобщения, данни и елементи, за да продължите да работите в InstalSystem 5 може би е необходимо:

  • добавяне и коригиране на дистанционни връзки поради липса на внесени работни листове от вида "Разработен изглед",
  • прибавете сервизни системи с невнесени елементи, които са необходими, за да продължите да работите с проекта,
  • заменете елементи, които не се внасят с налични еквивалентни елементи в InstalSystem 5,
  • прибавете конструкция на сградата с липсващи елементи,
  • стартирайте Изчисление на сградна конструкция за да създадете логически прегради необходими за Топлинни изчисления на сграда,
  • възстановяване на загубените задания на дефиниции на прегради на логически прегради.
