Продукт InstalSystem 5
Вид статия FUNCTION AND TOOL
Актуално съдържание за версия IS 5.0 Beta 33


Description

The Трасе на тръбни серпентини element is used to generate pipe feeds connecting Колектори with Отоплителна/Охладителна зона elements automatically and properly.
Having designed sections of the Трасе на тръбни серпентини element, the program converts them into a proper number of Двойка тръбни серпентини elements, which results from division of the Отоплителна/Охладителна зона element into Отоплителна/охладителна повърхност elements.
The Двойка тръбни серпентини elements are arranged according to the following rules:

  • pipe-laying out of the manifold according to proper engineering practice,
  • keeping of constant or variable pipe spacing,
  • proper connection with Отоплителна/охладителна повърхност elements.

It is also possible to design pipe feeds route manually with the use of the Участък element.

Location in the program

  • Трасе на тръбни серпентини is available in section Лъчисто on the Главни ленти с инструменти toolbar, for the active editing scopes Лъчисти подове, стени or Лъчисти тавани.

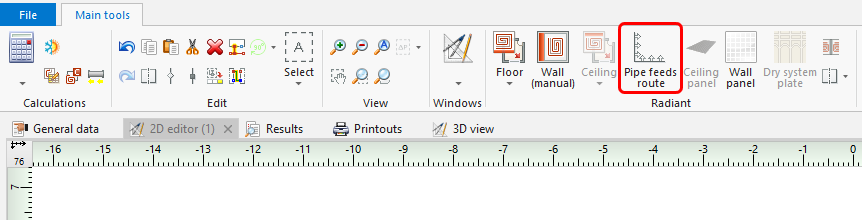

1. Трасе на тръбни серпентини


  • The Участък component is available in the Разпределение - отоплителни инсталации section on the Главни ленти с инструменти toolbar for the enabled editing scopes: Лъчисти подове, стени, Лъчисти тавани or Конвекция.
    The Тръбна серпентина component is inserted using the Участък or Pipe run pair component. Distinguishing between Тръбна серпентина and Участък is done automatically depending on whether it is connected to a Отоплителна/Охладителна зона or to other component.

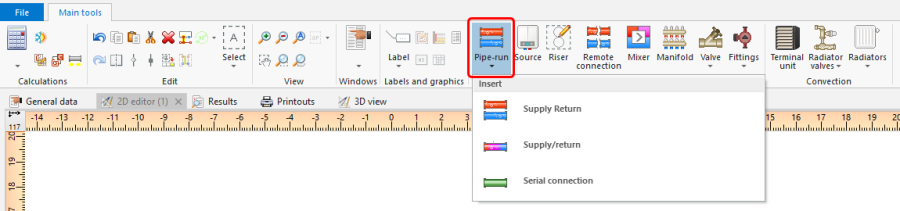

2. Участък


Example of use

Трасе на тръбни серпентини - automatic generation of pipe feeds

Important properties

  1. Number of generated pipe feed pairs - the program automatically generates the number of required pipe feed pairs depending on the number of Отоплителна/охладителна повърхностs formed after division of the connected Отоплителна/Охладителна зона.
  2. Pipe feed orientation in relation to section of pipe feed route - indicates on which side of the section of Трасе на тръбни серпентини should the pipe feeds be generated.
  3. Широчина на лента
    • - maximum width of the band within which the generated pipe feeds are arranged will depend on the number of the required pipe feed pairs.
    • Определен от Потребителя - maximum width of the band within which the generated pipe feeds are arranged will be as specified by the user.
  4. Начин за определяне на разстояние м/у тръбни серпентини
    • От Отоп./Охл. зона - spacing of the generated pipe feeds will correspond to the pipe spacing in Отоплителна/Охладителна зона across which the Трасе на тръбни серпентини runs.
    • - spacing of the generated pipe feeds will correspond to the settings in the Общи данни window.
    • Определен от Потребителя - the adopted pipe spacing will be the closest to the specified value available in the Отоплителна/Охладителна зона system across which the Трасе на тръбни серпентини runs.
  5. VA в целева О/Охл. повърхност - spacing of the generated pipe feeds to be arranged in Отоплителна/охладителна повърхност to which the Трасе на тръбни серпентини leads.
  6. Изолация - pipe feed insulation.
  7. % използвана мощност - percentage of utilized output of pipe feeds running across the Отоплителна/Охладителна зона.


Connecting to Колектори

The first segment of Трасе на тръбни серпентини should be connected to any point on the axis of the manifold (between the flow rail and return rail). Pipe feeds will be generated automatically in proper sequence and with min. spacing coresponding to the distance between connection points on the manifold rail.

Arranging the Трасе на тръбни серпентини

The arranging of Трасе на тръбни серпентини is facilitated by using the operating modes ОРТО and АВТО and the SHIFT key.

Connecting to Отоплителна/Охладителна зона

Point of connection of Трасе на тръбни серпентини to Отоплителна/Охладителна зона, the so-called "wifi" antenna - indicates the point where the specified Отоплителна/Охладителна зона is connected to Трасе на тръбни серпентини.

  • Correction of connection of Трасе на тръбни серпентини with Отоплителна/Охладителна зона.
    After making proper connection within the connected Отоплителна/Охладителна зона, a "wifi" antenna symbol appears. If there is no "wifi" antenna symbol at the connection point, drag the hot-point at the end of the Трасе на тръбни серпентини section with the left mouse button pressed to within the Отоплителна/Охладителна зона area until green highlighting appears. Release the left mouse button. It is possible to connect one section of Трасе на тръбни серпентини to the corner of several adjacent Отоплителна/Охладителна зонаs (see the video).
  • Disconnecting Трасе на тръбни серпентини from Отоплителна/Охладителна зона.
    If the connection point has been set improperly, it can be modified manually. To disconnect Трасе на тръбни серпентини, follow the operations described above with the SHIFT key pressed - the green highlighting will disappear and upon releasing the left mouse key the section will be disonnected (see the video).


За повече информация, моля вижте: Editing pipe feeds in a radiant system - Good practices and use cases

Manual arrangement of pipe feeds

Трасе на тръбни серпентини - manual correction of automatically generated pipe feeds route

Automatic generation of pipe feeds can be disabled in the pop-up menu of Трасе на тръбни серпентини available upon right clicking. This implies:

  • disabling automatic division of Отоплителна/Охладителна зона (a relevant message is displayed),
  • disabling that mode also for subsequent sections of Трасе на тръбни серпентини,
  • loss of manual settings of properties made for this section (these sections) of Трасе на тръбни серпентини.

Automatic generation of pipe feeds can be enabled at any moment of project creation.

Pipe feeds - manual arrangement of pipe feeds using a Pipe-run pair

  • It is recommended to arrange pipe feeds manually after the Отоплителна/Охладителна зона is finally divided into Отоплителна/охладителна повърхностs. Connecting a Отоплителна/Охладителна зона using a pipe-run pair disables the automatic division of Отоплителна/Охладителна зона.

Additional information

  • Conflicts between automatically and manually arranged pipe feeds are not checked and are not diagnosed by the program.
