Търсене на елементи в проекта

от HelpSystem
Направо към: навигация, търсене
Продукт InstalSystem 5
Вид статия FUNCTION AND TOOL
Актуално съдържание за версия IS 5.0 Beta 22


Описание

Инструментът позволява търсене на елемент или група елементи в рамките на проекта. В резултат намерените елементи са маркирани във всички активни прозорци, като например: 2D редактор, 3D изглед, Таблица с данни, Резултати и т.н.

Местоположение в програма

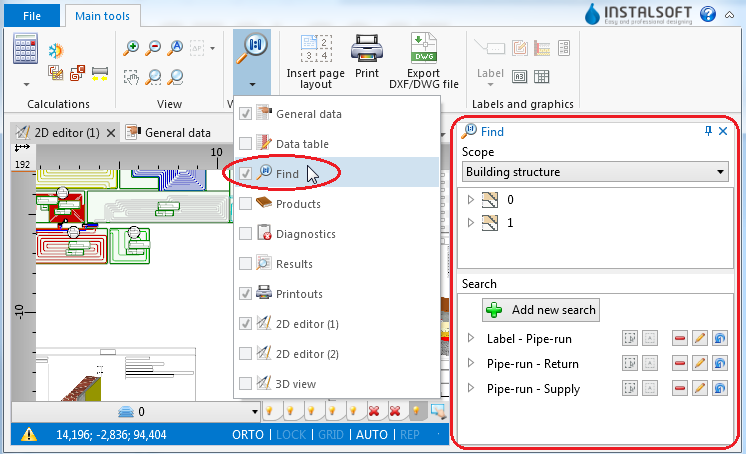

  • Функцията представлява отделен прозорец и е достъпен в лента Главни ленти с интрументи на секция Прозорци.
    1. function

ПРИМЕР ЗА ИЗПОЛЗВАНЕ

Търсене на елементи от избрания вид

  1. Изберете Обхват на търсене (например Сградна конструкция, Отоплителна и охладителна инсталация).
  2. Изберете елемента от дървото на елементите.
  3. Допълнителни бутони от дясната страна на прозореца позволяват:
    • търсене на компоненти от избран тип в чертеж, указан от потребителя,
    • търсене на всички елементи от избрания вид.

Търсенето на елементи, които отговарят на определени критерии

  1. Изберете едно от предварително дефинираните търсения
    или
  2. Изберете Добави ново търсене.
  3. Попълнете полето Търси по име.
  4. Изберете обхвата на търсенето в полето Намери.
  5. Изберете от списъка типа данни, който ще се използват при търсенето.
  6. Намалете обхвата на търсенето си, като зададете стойностите на избраните данни.
