Продукт InstalSystem 5
Вид статия FUNCTION AND TOOL
Актуално съдържание за версия IS 5.0 Beta Rev. 0.0.B37


Описание

Статията описва метода на използване на каталозите в даден проект по отношение на тяхното общо приложение, както и използването на каталожни данни в конкретни случаи на редактиране на проекти. В допълнение към техническите спецификации каталозите съдържат информация за взаимозависимостите между продуктите, които се използват в усъвършенствани алгоритми за избор и оразмеряване на връзки, аксесоари и при изчисляване на специфични функционални групи. Въз основа на това, в допълнение към резултатите от изчисленията и параметрите на компонентите (например първоначалните настройки на контролните вентили), програмата генерира пълни сметки за материали. Допълнителна графична и техническа информация за продуктите и системите, съдържащи се в каталозите, допълва процеса на проектиране.

Местоположение в програма

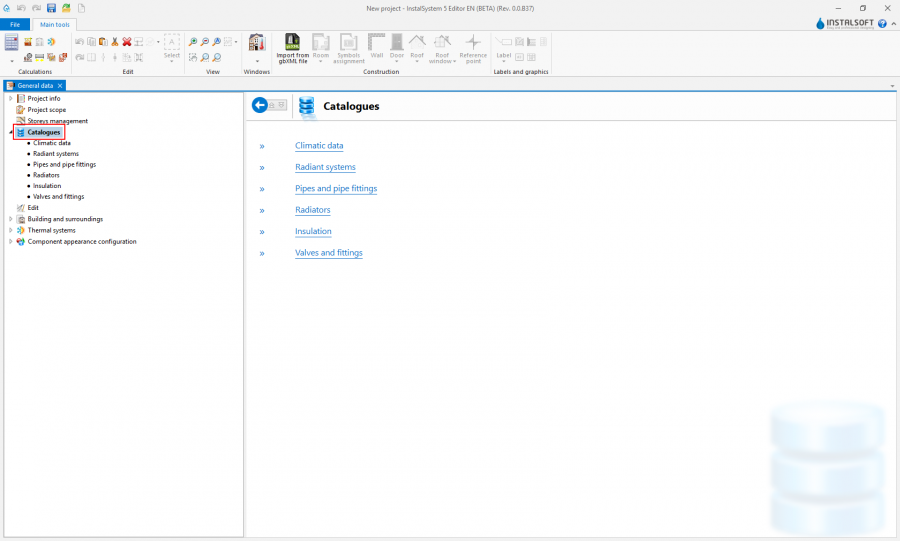

Избор на каталози за проекта

  • Каталозите са налични в прозореца Общи данни на секция Каталози.
    1. Избор на каталози за проекта

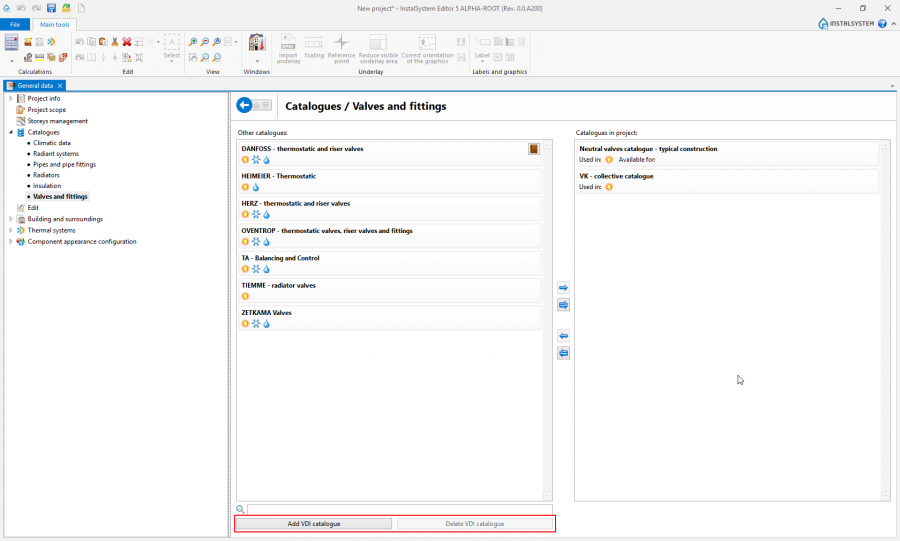

Добавяне на каталог VDI в списъка на наличните каталози

  • Бутонът, който позволява добавянето на каталози VDI към списъка с наличните каталози, се намира в прозорец Общи данни на секция Каталози / Радиатори и Вентили и фитинги. Каталозите VDI могат да се използват в проекти в избрани софтуерни пакети.
    2. Добави VDI каталог

EПРИМЕР ЗА ИЗПОЛЗВАНЕ

Избиране на каталози за проекта от списъка с налични каталози

Когато работите по проект, на подходящи места ще бъде възможно да се използват само продукти от каталозите, избрани за проекта.

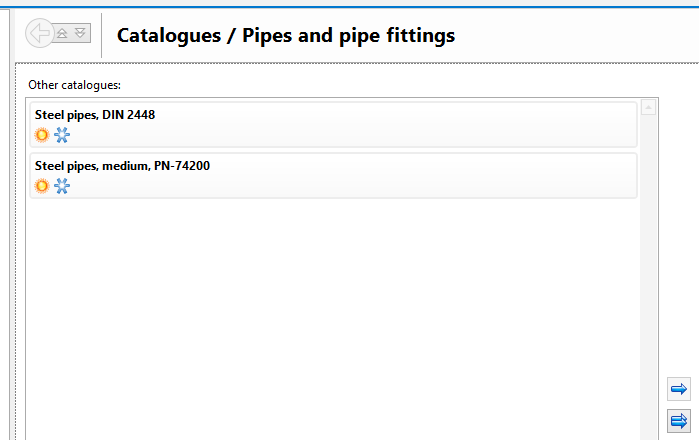

Обхват на приложението за каталог

Икони под името на каталога в прозореца Други каталози: показва обхвата на изчисленията на проектите, където може да се използва каталогът:

  • Catalogues-scope-sun.png - Отоплителни системи,
  • Catalogues-scope-snow.png - Охладителни системи.
    3. Обхват на приложението за каталог

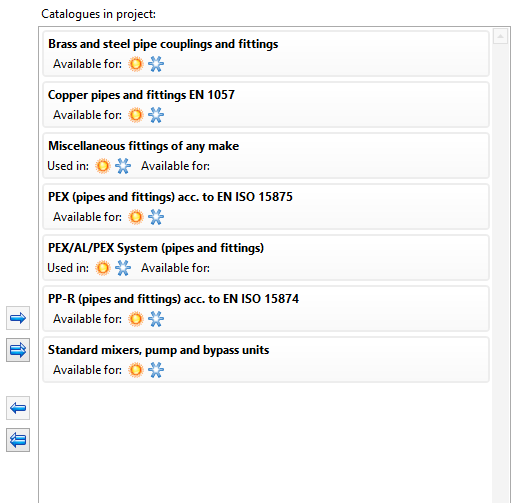

Използване и наличност на каталози

В прозореца Заредени каталози в проекта: под каталожното име има икони, групирани в две секции:

  • Секция Използвано в: - съдържа списък на иконите на обхвата на изчисление, където е бил използван каталога. Каталозите, които са били използвани в проекта, не могат да бъдат премахнати от списъка с каталози, избрани за проекта.
  • Секция Налично за: - съдържа списък на иконите на обхвата на изчисление, където може да се използва каталога.
    4. Използване и наличност на каталози

Използване на каталози при редактиране на общи (по подразбиране) данни



Използване на каталози при редактиране на данни за елементи



Редактиране на каталожните данни от потребителя

Потребителят може да създава каталози на строителни материали и да редактира в тях данни. Тези каталози са достъпни за използване в текущия проект и в други проекти.



Използване на каталози при изчисления и проверка на резултатите



Допълнителна информация

Възстановяване на опциите за оразмеряване диаметъра на тръбите.png|900 px|left|thumb|5.Каталожни опции за оразмеряване диаметъра на тръбите ][File:Catalogues-used.png|900 px|left|thumb|4. Използване и наличност на каталози]]
