Редактиране на тръбни серпентини в лъчиста система
| Продукт | InstalSystem 5 |
| Вид статия | FUNCTIONALITY |
| Актуално съдържание за версия | IS 5.0 Beta 22 |
Description
Editing of pipe feeds may be automated to a high degree. Трасе на тръбни серпентини is a component inserted by the user into the project to connect Отоплителна/Охладителна зона type components with component Двойно-апартаментен колектор. Based on the arrangement and settings of Трасе на тръбни серпентини components, when performing calculations the program automatically generates a set of components of the Тръбна серпентина type, taking into account the number of connected Отоплително-охлаждаща повърхност components. That number is the result of dividing Отоплителна/Охладителна зона into loops, which may be either done automatically or specified by the user. Тръбна серпентина may also be edited manually.
Location in the program

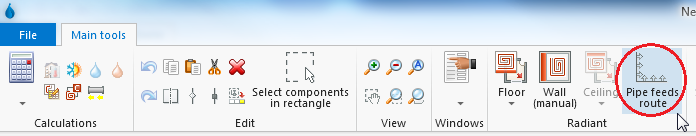

- Трасе на тръбни серпентини is available in section on the Главни ленти с инструменти toolbar, for the active editing scopes Лъчисти подове, стени or Лъчисти тавани.

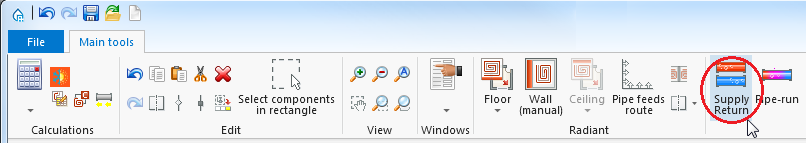

- Component Тръбна серпентина enables manual arrangement. Тръбна серпентина is available in section on the Главни ленти с инструменти toolbar, for the active editing scopes Лъчисти подове, стени or Лъчисти тавани.

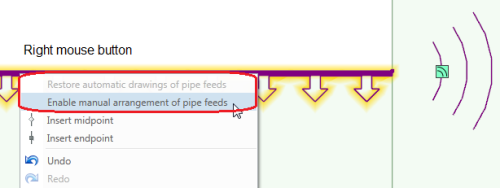

- Трасе на тръбни серпентини can be switched between automatic and manual mode by right clicking the mouse and selecting the desired mode.
Example of use
Pipe feeds route automatical drawing
Manual pipe feeds editing
Additional information
Important properties of Трасе на тръбни серпентини:
- Тръбна серпентина laying direction in relation to Трасе на тръбни серпентини can be determined by altering the arrangement of arrows.
- Начин за определяне на разстояние м/у тръбни серпентини of Тръбна серпентина generated by means of Трасе на тръбни серпентини can be determined automatically or specified by the user (appropriate field in the Таблица с данни window).
- Широчина на лента of pipe feed laying specified by the user changes the value of Тръбно монтажно отстояние after calculations are made, so that all components of the Тръбна серпентина type are arranged within the defined band.
- Number of generated components of the Тръбна серпентина type is automatically adapted to the number of connected Отоплително-охлаждаща повърхност components.
