Изчисление на охладителния капацитет за лъчисти системи (подово, стенно или таванно)

от HelpSystem
Направо към: навигация, търсене
Продукт InstalSystem 5
Вид статия СОФТУЕРНИ ПРИЛОЖЕНИЯ
Актуално съдържание за версия Beta 16.1


Обхват на урок

Тази статия разказва как се използва InstalSystem 5 за изчисляване на охлаждащата мощност на лъчисти системи (под, стена или таван), проектирани с използване на всяка конструкция (мокра, суха или панелна система), налична в софтуера.

Модули и програмна конфигурация

  • InstalSystem 5 including the module:
    • Radiant cooling systems 5

Стъпки на изпълнение

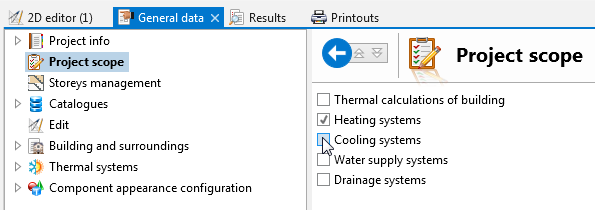

Избор на обхвата на изчисленията

  1. Изберете обхвата на изчисленията Охладителни системи и Отоплителни системи в раздела Общи данни, Обхват на изчисления.
    1. Project scope

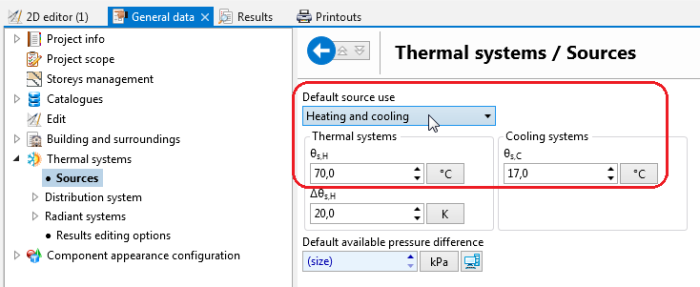

Настройка на източници

  1. Отидете в Общи данни/Термални системи/Източници.
  2. Задайте Използване на източник подразбиране on Ефективност на отопление и охлаждане.
  3. Настройте стандартната температура на източника (или в Таблица с данни individually for each source).
    2. Source settings

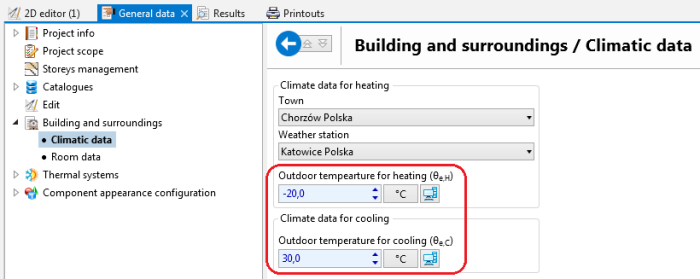

Проверка на данни

  1. Отидете Общи данни/Сграда и околности/Климатични данни.
  2. Проверете данни по подразбиране: Външна температура за отопление and Външна температура за охлаждане.
    3. Climatic data

  3. Проверете коефициентите на отоплителна и охлаждаща мощност на квадратен метър, декларирани в Общи данни/Сграда и околности/Данни на помещения.

Изчисления и резултати

  1. Изпълнение на изчисленията в съответствие с Изчисления и диагностики.
