Колектор и принадлежности

от HelpSystem
Направо към: навигация, търсене
Продукт InstalSystem 5
Вид статия FUNCTION AND TOOL
Актуално съдържание за версия IS 5.0 Beta 29


Описание

Програмата позволява автоматичен избор и оразмеряване на необходимите аксесоари, определени като Вид на колекторен комплект. Той също така позволява правилното оразмеряване на колекторната кутия, който отчита размера на самия колектор и неговите аксесоари. Примери за аксесоари за колектори, избрани автоматично или от потребителя:

  • комплекти сферични кранове;
  • топломери;
  • контролни и балансиращи вентили;
  • необходими тръбни фитинги, адаптери и комплекти за свързване;
  • други (тапи, капи, и т.н.)

Колекторът е разположен и представен на чертеж с Комплект колектор и колекторна кутия. Всички тези елементи са мащабирани до техните реални размери. В допълнение има разграничение между повърхностно монтирани и скрити кутии, а в зависимост от това кутията може да се счупи на стената или да се очертае пространството.
Изборът на типа автоматичен контрол гарантира, че са избрани подходящи изпълнителни механизми за клапаните на колектора.
В необичайни случаи могат да се изберат ръчно аксесоари и размери на кутията.

МЕСТОПОЛОЖЕНИЕ В ПРОГРАМАТА

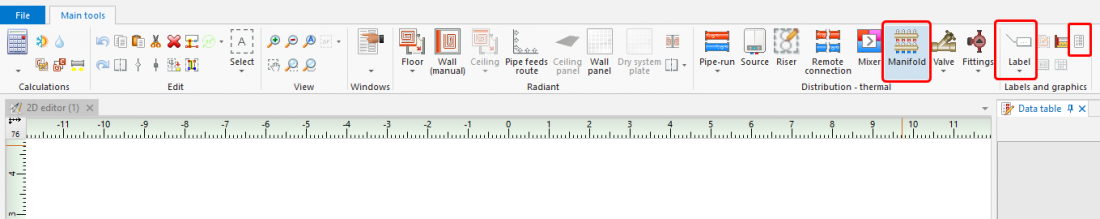

Елементи свързани с използването на колектора, са налични в лента Главни ленти с интрументи. Това включва:

  • Колектори
  • Таблица на колектор
  • Етикет
    1. Вмъкване на Колектор, Таблица с колектори, Етикет

ПРИМЕР ЗА ИЗПОЛЗВАНЕ

Автоматичен избор на колектор и аксесоари

Избор на предварително определени Комплект колектори от списък с комплекти, налични за конкретен колектор, гарантира правилен избор на аксесоари и размери на кутията за колектори.


Ръчен избор на аксесоари за колектори

  1. Изберете измежду тези от списъка Вид на колекторен комплект с точки за свързване, подредени според изискванията.
  2. Променете Вид на колекторен комплект на Друг.
  3. Изберете необходимите аксесоари за колектора.
  4. В случай на ръчно избран набор от аксесоари, размерът на кутията трябва да бъде избран от потребителя!

Етикет



За повече информация, моля вижте: Конфигурация външния вид на елемент

Таблица на колектор


Допълнителна информация

Колекторни бордове

  • За всеки колектор, използван в проекта, има налична колекторна плоча в прозореца Резултати, който показва пълни резултати от изчисления и списък с аксесоарите. Отпечатване на колекторния борд може да се постави в кутията на колектора.

За повече информация, моля вижте: Export / print results and drawings
