Как се включва дължина на пръстена в изчисленията?

Продукт	InstalSystem 5
Вид статия	ТИПИЧНИ ПРОБЛЕМИ
Актуално съдържание за версия	IS 5.0 Beta 4.B1

Описание на проблема

При настройка по подразбиране дължината на лъчистата отоплителна линия се определя въз основа на индикатора, който взема предвид основните параметри (контура на кръга, разстояние на тръбата, площ на лъчистия нагревател). изчисленията (топлинни и хидравлични) и в количествена сметка на материалите.
Необходимо условие е предварително да се създават чертежи (автоматично или ръчно) на типа елементи Отоплителен/охладителен под.

Решение

1. Превключете "чертожна дължина на пръстен" в секция Допълнителни опции на прозореца Общи данни

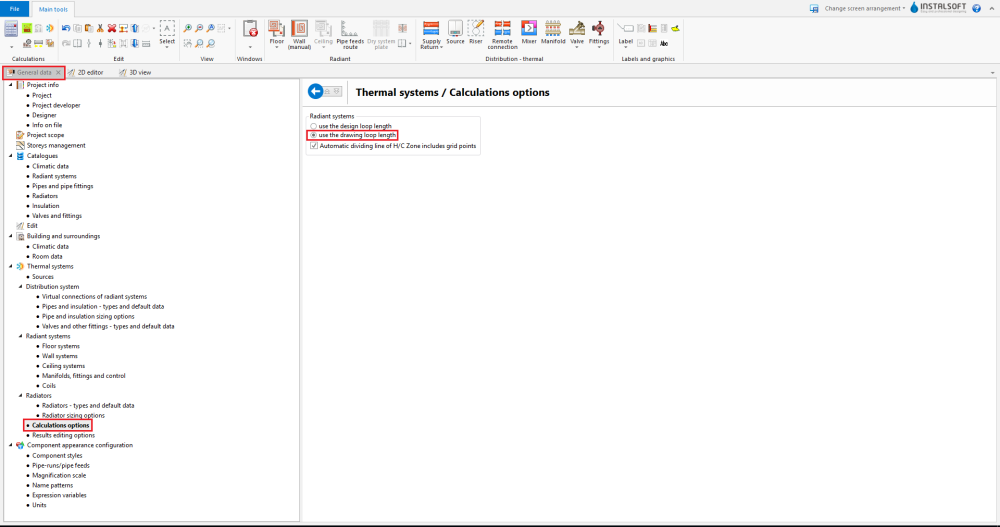

   1. Местоположение в програма - чертожна дължина на пръстен



2. Ръчна редакция на чертежи на пръстени
   За повече информация, моля вижте: Ръчно редактиране на чертежи на пръстени


Сравнение между "дължина на изчислен пръстен" and "чертожна дължина на пръстен" :

• Избиране на "дължина на изчислен пръстен"

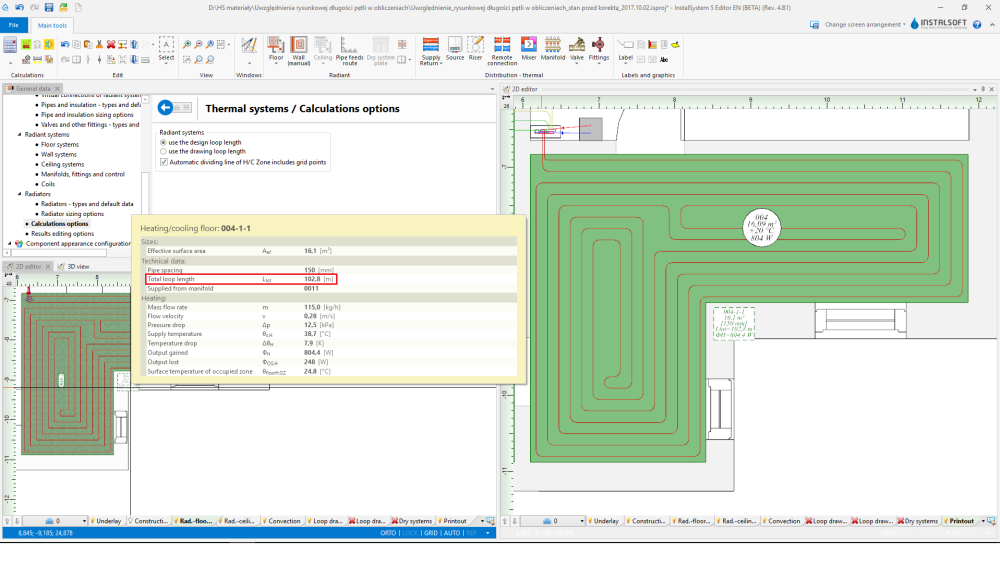

  2. Резултати за елемент Отоплителен/охладителен под, когато е избрана опция дължина на изчислен пръстен



• След ръчно редактиране на чертежа на пръстени и избиране на "чертожна дължина на пръстен":

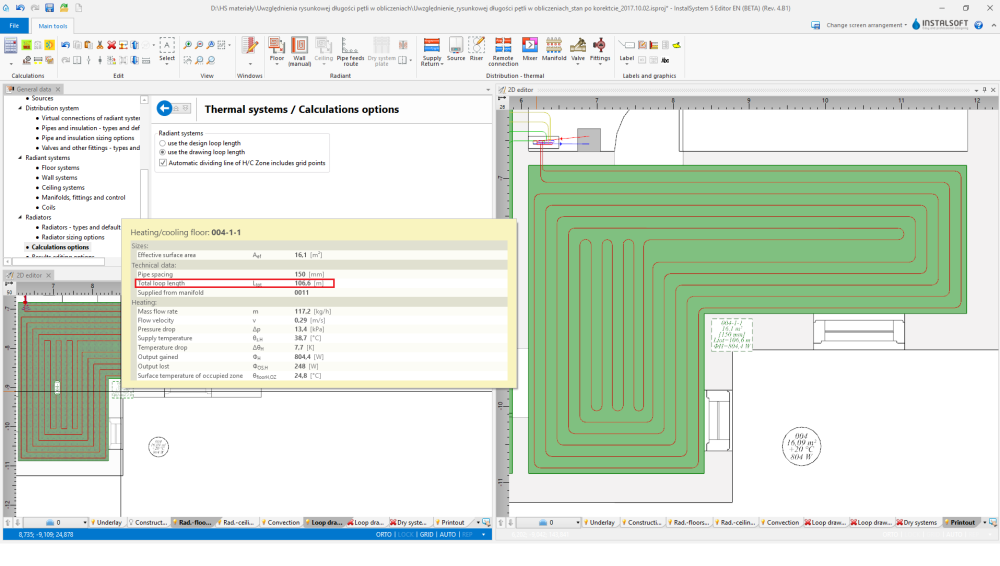

  3. Резултати за елемент Отоплителен/охладителен под, когато е избрана опция чертожна дължина на пръстен


  За повече информация, моля вижте: Проектиране на лъчисти подови и стенни инсталации
