Проектиране на отоплителни системи с конвекторни радиатори

от HelpSystem
Направо към: навигация, търсене
Продукт InstalSystem 5
Вид статия СОФТУЕРНИ ПРИЛОЖЕНИЯ
Актуално съдържание за версия IS 5.0 Beta Rev. 0.0.B35


ОБХВАТ НА УРОК

Статията представя метода за проектиране на отоплителна система с конвекторни радиатори от източника до топлинни единици, включително пълно управление и балансиране.

МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ

  • Пакетът InstalSystem 5 съдържа модула:
    • Едно- и двутръбни отоплителни системи с конвекторни нагреватели

Начално състояние

Проектът, който включва конструкцията на сградата (етажи, помещения). Стойностите на проектния топлинен товар на помещенията са определени за отопление.

СТЪПКИ НА ИЗПЪЛНЕНИЕ

Зареждане на каталози и задаване на стандартни данни за проекта

  1. Раздел Обхват на изчисления - определя проектния обхват: Отоплителни системи.
  2. Раздел Управление на етажи – проверява и добавя основни параметри:
    • Разстояние по подразбиране между подове и тръби за средно разпределение към радиаторната система (ΔHуч.).
    • Разстоянието по подразбиране между прага и пода (hпп).
    • Ширина по подразбиране на нишата - тази стойност оказва влияние върху дължината на радиаторите, разположени на различно място, от това под прозорците (Широчина на ниша).
  3. Раздел Каталози – зарежда каталози на продукти необходими за проекта.
  4. Раздел Термални системи/Източници – проверка на параметрите:
    • Default supply temperature (θs,О).
  5. Раздел Термални системи/Разпределителна система/Видове и данни по подразбиране – добавя тръба по подразбиране и видове на изолация, проверка на други данни.
  6. Раздел Термални системи/Разпределителна система/Опции за оразмеряване на тръба и изолация – проверява параметрите за оразмеряване на тръбите и изолацията.
  7. Раздел Термални системи/Разпределителна система/Вентили и арматури - видове и данни по подразбиране добавя видове по подразбиране:
    • Видове вентили по подразбиране,
    • Глава / задвижващ радиаторен вентил по подразбиране,
    • Фасонни части и колектори по подразбиране,
    • Verify Опции за хидравлично регулирано.
  8. Раздел Термални системи/Радиатори/Радиатори/Радиаторни вентили - типове и данни по подразбиране – добавя видове по подразбиране:
    • Тип на радиатор по подразбиране,
    • Системна радиаторна връзка по подразбиране,
    • Вентили по подразбиране за радиатори захранвани надолу - отбелязва правилното приложение: за еднотръбна или двутръбна система,
    • Комплект за неизпълнение на радиатора - отбелязва правилното приложение: за еднотръбна или двутръбна система.

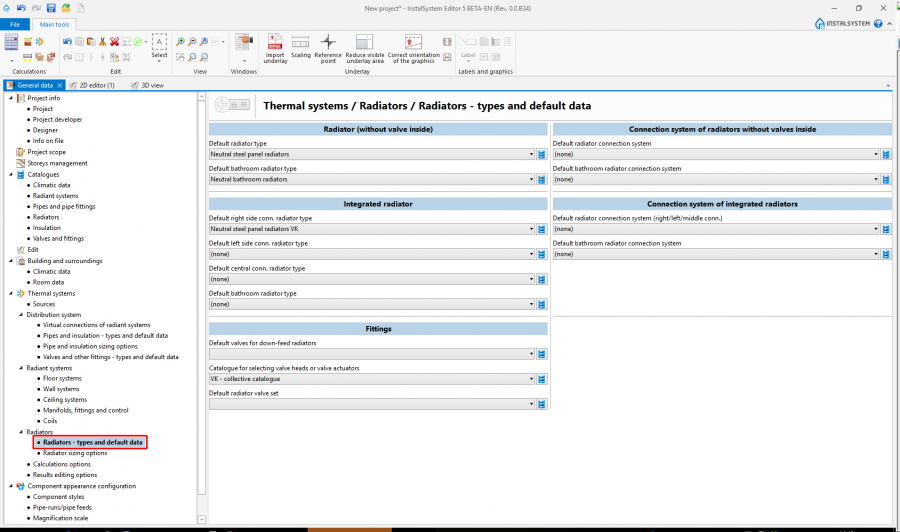

      1. Радиатори/Радиаторни вентили - типове и данни по подразбиране

  9. . Раздел Термални системи/Радиатори/Опции за оразмеряване на радиатори – проверява и добавя основни параметри:
    • Условни ограничения в размера на радиатор (Метод на оразмеряване по подразбиране),
    • Опции за оразмеряване на радиатори,
    • Допълнения към размера на радиатора.

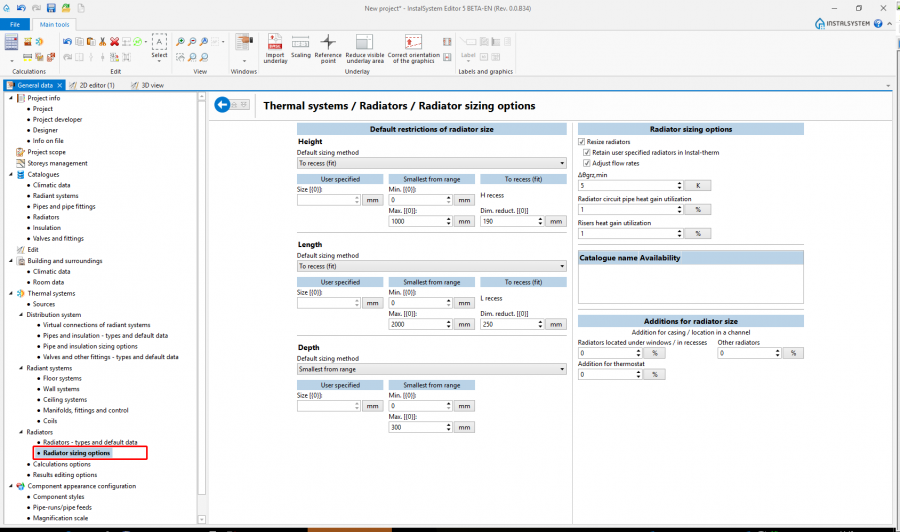

      2. Опции за оразмеряване на радиатори


Редактиране на система с конвекторни радиатори

Вкарване на конвекторни радиатори и графично редактиране

Провеждайте операции по вмъкване и графично редактиране, като използвате режим АВТО, Flip horizontally, Избери multiple functions.

  1. Изберете обхват за редактиране Конвекция.
  2. Поставете няколко радиатора под прозорците / в вдлъбнатините. Тази операция изисква структурата на сградата да бъде създадена предварително, включително прозорци / ниши.
    За повече информация, моля вижте: Подготовка конструкция на сграда
  3. Поставете радиаторите ръчно на други места.

Промяна на монтажна височина / дълбочина на радиатора

  1. Регулирайте монтажната височина на радиаторите за баня (Разстояние от пода)/ монтажна дълбочина на вкопани нагреватели (Разстояние от пода - въведете отрицателна стойност равна на дълбочина на вкопаване).

Поставяне на Радиаторни вентили

  1. Разположете елементи: Радиаторни вентили в/у избраните радиатори.

Редактиране Тип връзка

  1. Променете Тип връзка на избраните радиатори чрез инструменти за маркиране на множество елементи.

Редактиране на система - прибавяне на чертежи в двутръбна рапределителна система

Източник

  1. Вмъкнете Източник.

Подреждане на системата

  1. Подредете системата започвайки от Източник в отделни части на сградата, включвайки всички радиатори без да ги свързвате по между им. Начертайте системата посредством Двойка клон с подходящо разстояние между тях, използвайки режими АВТО и ОРТО.

Свързване на радиаторите към система

  1. Свържете радиаторите към разпределителната система с помощта на Автоматично присъедини прибори функция и инструменти за маркиране на множество компоненти и, ако е необходимо, използване на Двойка клон и режимите АВТО и ОРТО.

Фасонни части

  1. Вмъкнете Вентил върху захранващо и възвратно отклонения на неинтегрирани радиатори. Отбележете, дали клапаните на отклоненията "се придържат" към радиаторите и формата на вентилите (прав / ъглов). Формата на вентилите оказва влияние върху правилния избор на радиаторните връзки.
  2. Регулирайте ориентацията на вентила, където ориентацията по подразбиране е неправилна.

Проверка на верността на конструкция на сградата

  1. Проверете верността на конструкцията на системата, като използвате Провери връзки функционални клавиши (пряк път: Shift + F2).
  2. Проверете правилността на конструкцията на системата и намерете конфликти 3D изглед.

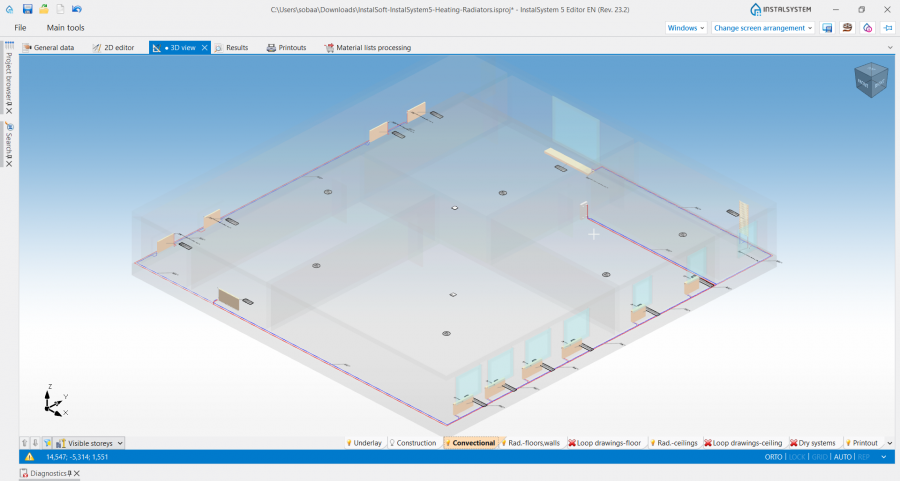

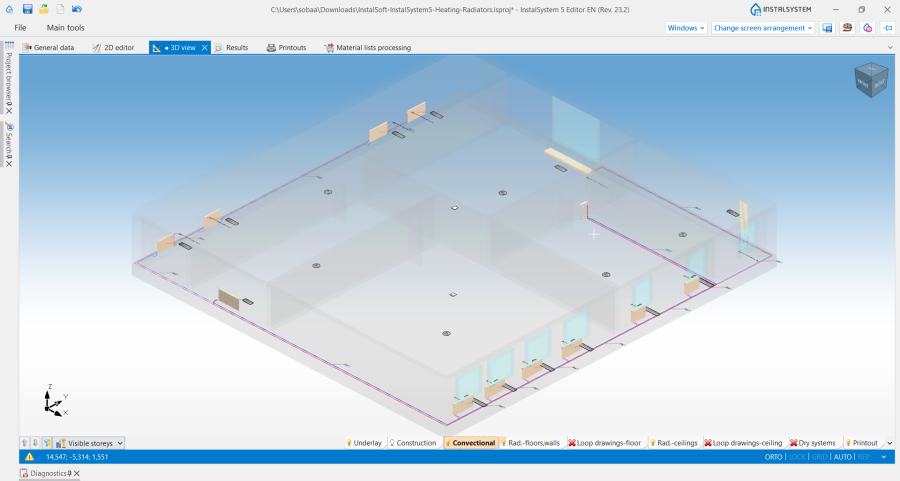

    3. 3D изглед


За повече информация, моля вижте: Проверка на верността на конструкция на сградата

Редактиране на системни данни на елемент

Радиатори

  1. Настройте приноса на радиатори в разпределението на топлинния товар в помещенията (Разпределение[%]).
  2. Посочете добавки, дължащи се на местоположение на радиатора, различно от това на под прозореца.
  3. Променете метода за оразмеряване на радиатора или ограниченията по подразбиране на: Височина, Дължина or Дълбочина.
  4. Променете вида на радиатор за радиатори, различни от стандартните. Когато е необходимо, изберете конкретен радиатор от каталога.

Фасонни части

  1. Проверка данните на вентили / фитинги, поставени на радиатори или в системата.

Изчисления и диагностики

  1. Стартирайте пълни изчисления, като кликнете върху иконата на калкулатора Calculator.png в секция на лента с интрументи Изчисления.
  2. Проверете резултатите от изчисленията, като обърнете специално внимание на:
    • покритие на топлопотребление в помещение,

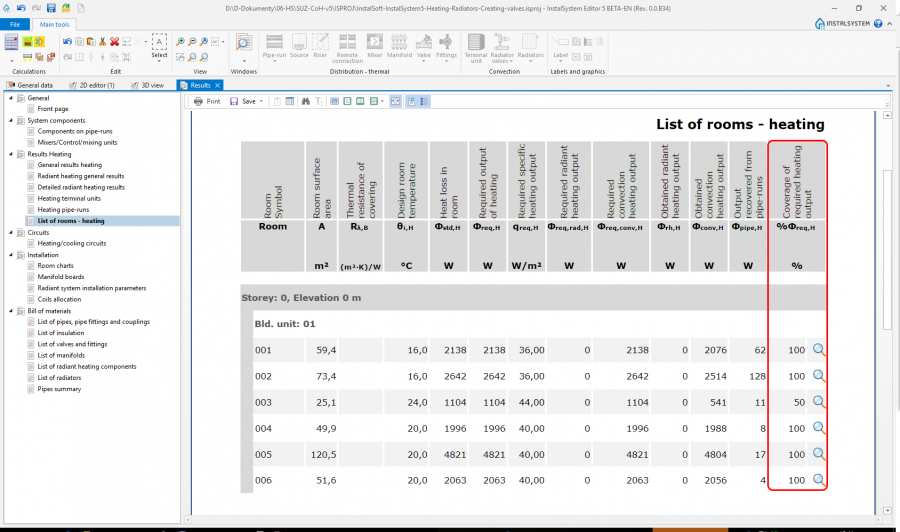

      4. Списък с помещения - отопление

    • размери на радиатори,

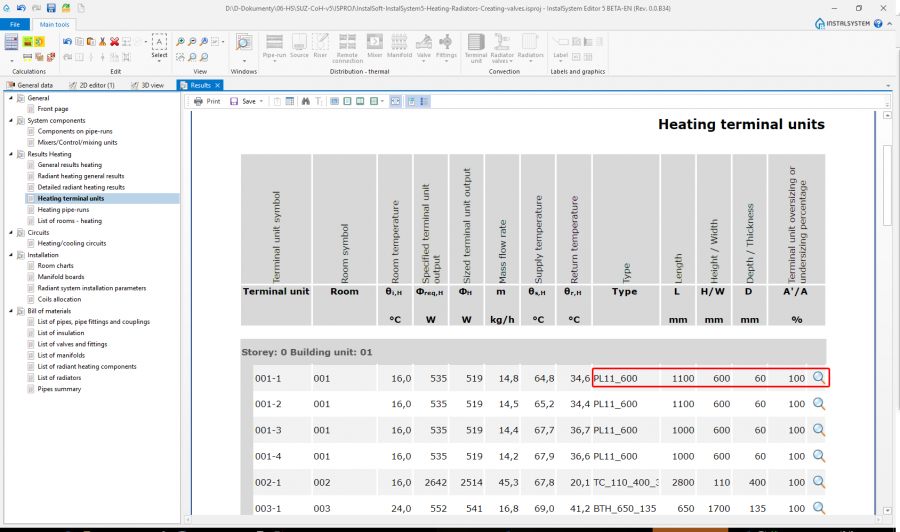

      5. Отоплителни терминални прибори

    • избор на радиаторни връзки,
    • съобщения за небалансиран поток във вериги.

За повече информация, моля вижте: Изчисления и диагностики

Изготвяне на чертежи за печат / експорт

За повече информация, моля вижте: Изготвяне на чертежи за износ / печат
